PCB集成傳感器是指將各種傳感器（如溫度、壓力、濕度、運動傳感器等）直接嵌入或集成到印刷電路板（PCB）中的技術。這種集成方式不僅實現了電子設備的小型化和高性能化，還推動了物聯網、智能家居、醫療設備和工業自動化等領域的快速發展。傳統上，傳感器通常作為獨立組件連接到PCB上，但這會導致設備體積增大、信號傳輸延遲和成本上升。而PCB集成傳感器通過將傳感器元件與電路板一體化設計，解決了這些問題，成為現代電子制造的重要趨勢。

隨著5G、人工智能和邊緣計算的興起，PCB集成傳感器的需求日益增長。根據市場研究數據，全球PCB集成傳感器市場預計在2025年達到百億美元規模，年復合增長率超過10%。這得益于其在提高設備可靠性、降低功耗和增強數據處理能力方面的優勢。本文將深入探討PCB集成傳感器的技術原理、制造工藝、行業應用、面臨的挑戰以及未來發展方向，幫助讀者全面理解這一技術的重要性。

技術原理：PCB集成傳感器的核心機制

PCB集成傳感器的技術核心在于將傳感器功能直接融合到PCB的層壓結構或表面電路中。這涉及到多學科交叉，包括微電子學、材料科學和信號處理。以下是其關鍵技術原理的詳細解析：

傳感器類型與集成方式
PCB集成傳感器主要分為嵌入式傳感器和表面集成傳感器兩種類型。嵌入式傳感器是將傳感器芯片（如MEMS微機電傳感器）嵌入到PCB的內層，通過激光鉆孔或?qū)訅汗に噷?shí)現連接。這種方式適用于高密度集成，例如在智能手機中用于運動檢測的加速度計。表面集成傳感器則是將傳感器直接安裝在PCB表面，通過焊盤或?qū)щ娔z連接，常見于溫度傳感器和光學傳感器。兩種方式都依賴于先進的互連技術，如銅柱互連或硅通孔（TSV），以確保信號傳輸?shù)姆€(wěn)定性和低延遲。

材料與基板選擇
材料的選擇對PCB集成傳感器的性能至關重要。常用的基板材料包括FR-4（玻璃纖維增強環氧樹脂）、柔性PCB（如聚酰亞胺）和陶瓷基板。柔性PCB尤其適用于可穿戴設備，因?yàn)樗艹惺軓澢驼駝樱瑫r集成傳感器如心率監測器。此外，新材料如石墨烯和納米復合材料正被探索用于提高傳感器的靈敏度，例如在環境監測中檢測微量氣體。

信號處理與電源管理
集成傳感器需要高效的信號處理電路來放大、濾波和轉換傳感器數據。這通常通過ASIC（專用集成電路）或FPGA（現場可編程門陣列）實現，集成在PCB上以減少外部組件。電源管理方面，低功耗設計是關鍵，尤其是在電池供電的設備中。例如，在物聯網傳感器節點中，PCB集成傳感器可通過能量采集技術（如太陽能或振動能）實現自供電，延長設備壽命。

熱管理與可靠性
由于傳感器集成可能導致局部發熱，PCB設計需考慮熱管理措施，如使用導熱膠或散熱孔。可靠性測試包括溫度循環、振動測試和濕度測試，以確保傳感器在惡劣環境下穩定工作。例如，在汽車電子中，集成在PCB中的壓力傳感器必須能在-40°C到125°C的溫度范圍內正常運行。

制造工藝：從設計到量產的流程

PCB集成傳感器的制造工藝復雜，涉及多個精密步驟，需要高精度設備和嚴格的質量控制。以下是典型工藝流程的詳細描述：

設計與仿真
制造過程始于電路設計，使用EDA（電子設計自動化）工具如Altium Designer或Cadence。設計師需考慮傳感器位置、信號路徑和電磁兼容性（EMC）。仿真階段通過軟件（如ANSYS）模擬熱分布和信號完整性，以優化布局。例如，在醫療設備中，集成生物傳感器需確保低噪聲干擾，以避免誤讀數據。

基板準備與層壓
基板材料經過清洗和涂層處理后，進行層壓。對于嵌入式傳感器，傳感器芯片被放置在預制的空腔中，然后通過層壓機與絕緣層（如預浸料）粘合。這個過程需要精確控制壓力和溫度，以防止傳感器損壞。例如，在工業自動化中，壓力傳感器集成常采用多層PCB結構，以增強機械強度。

圖案化與蝕刻
使用光刻技術在基板上形成電路圖案。光敏抗蝕劑被涂覆在表面，通過掩模曝光后，未曝光部分被移除，然后通過化學蝕刻形成銅導線。這一步確保傳感器與電路的高精度連接。例如，在消費電子中，集成濕度傳感器需要微米級精度以避免短路。

鉆孔與電鍍
激光鉆孔用于創建微孔，連接不同層間的傳感器和電路。隨后，通過電鍍工藝（如化學鍍銅）填充孔洞，形成可靠的互連。這尤其重要于高頻應用，如5G通信設備中的集成天線傳感器。

組裝與測試
傳感器芯片通過貼片機安裝到PCB上，并使用回流焊固定。測試階段包括功能測試（如校準傳感器輸出）和可靠性測試（如老化測試）。自動化光學檢測（AOI）和X射線檢測用于識別缺陷。例如，在汽車行業中，集成碰撞傳感器需經過嚴格的碰撞模擬測試，以確保安全合規。

整個制造工藝強調綠色生產，減少有害物質使用，符合RoHS（限制有害物質指令）標準。隨著智能制造的發展，工業4.0技術如數字孿生正被引入，以實時監控生產流程，提高良率。

行業應用：PCB集成傳感器的多元化場景

PCB集成傳感器已廣泛應用于多個行業，推動技術創新和效率提升。以下是主要應用領域的詳細分析：

消費電子

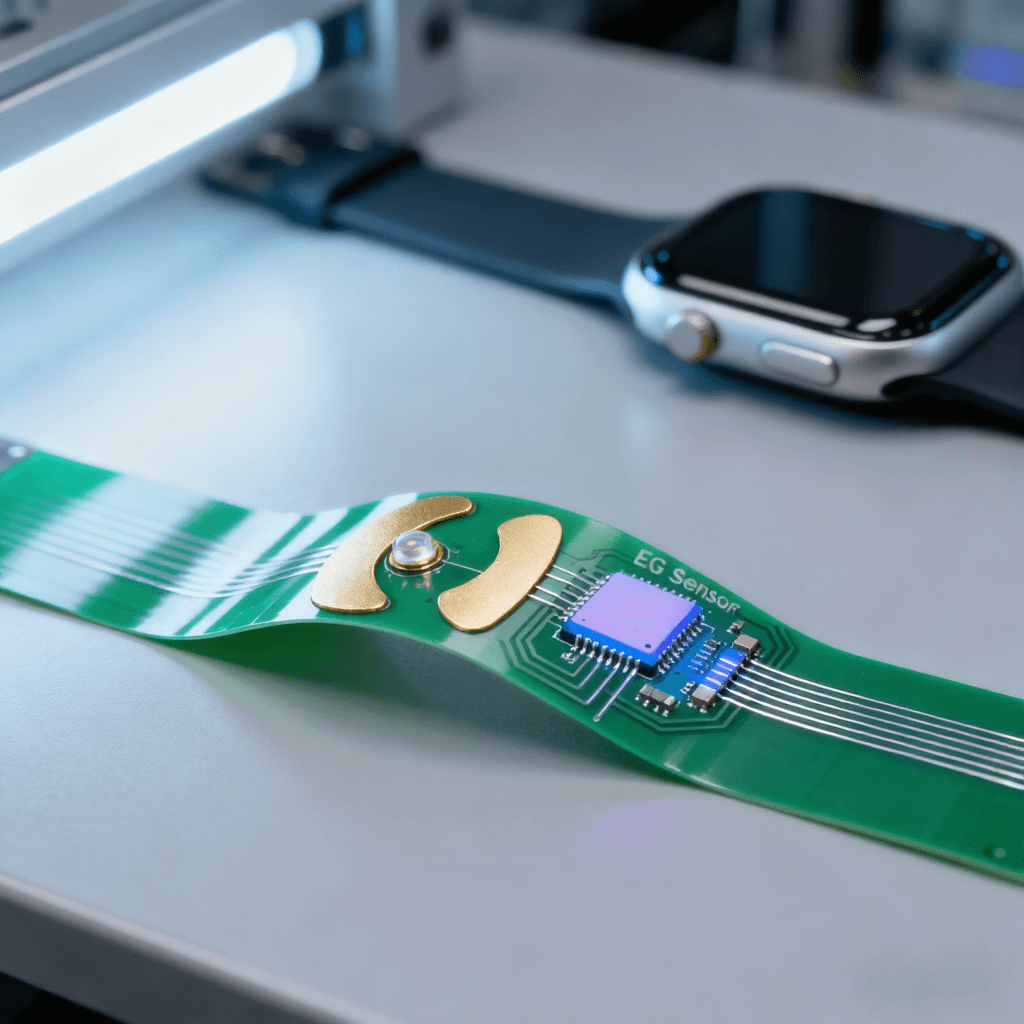

在智能手機、智能手表和VR設備中，PCB集成傳感器實現了手勢識別、環境光感應和健康監測。例如，蘋果的Apple Watch集成了心率傳感器和ECG傳感器于PCB中，通過緊湊設計提供連續健康數據。這不僅提升了用戶體驗，還降低了設備厚度和重量。

醫療設備
醫療行業受益于PCB集成傳感器的精準監測能力。在可穿戴醫療設備中，如血糖監測儀和植入式起搏器，集成傳感器實時傳輸數據到云端，支持遠程診斷。例如，美敦力的起搏器使用嵌入式溫度傳感器，監控患者體溫變化，及時調整治療參數。這提高了醫療服務的可及性和個性化水平。

汽車電子
汽車行業采用PCB集成傳感器增強安全性和自動駕駛功能。在ADAS（高級駕駛輔助系統）中，雷達和LiDAR傳感器集成在PCB上，實現障礙物檢測和車道保持。例如，特斯拉的電動汽車使用集成溫度傳感器監控電池狀態，防止過熱問題。這有助于滿足汽車安全標準如ISO 26262。

物聯網與環境監測
IoT設備依賴PCB集成傳感器進行數據采集和傳輸。在智能家居中，集成溫濕度傳感器控制空調系統；在農業中，土壤傳感器監測水分含量，優化灌溉。例如，華為的IoT模塊使用低功耗集成傳感器，延長設備電池壽命，支持大規模部署。

這些應用展示了PCB集成傳感器的多功能性，它不僅提高了設備性能，還促進了可持續發展，例如通過節能設計減少碳排放。

優勢與挑戰：PCB集成傳感器的現實考量

PCB集成傳感器帶來顯著優勢，但也面臨一些技術和管理挑戰。以下是詳細分析：

優勢
- 小型化與高集成度：通過減少外部組件，設備體積縮小，適合便攜式應用。例如，在無人機中，集成陀螺儀傳感器實現輕量化設計，提升飛行穩定性。
- 成本效益：批量生產時，集成設計降低組裝成本和材料浪費。據統計，PCB集成傳感器可將總成本降低15-20%。
- 性能提升：縮短信號路徑，減少噪聲和延遲，提高響應速度。在高速通信中，這有助于實現更低誤碼率。
- 可靠性增強：一體化結構減少連接點故障，延長設備壽命。在航空航天中，集成傳感器能承受極端環境，確保任務成功。

挑戰
- 制造復雜性：高精度工藝要求先進設備和技術人員，初始投資高。中小企業可能面臨資金壓力。
- 熱和信號干擾：集成密度高可能導致熱積聚和電磁干擾，需額外屏蔽措施。例如，在高頻電路中，需使用屏蔽層隔離傳感器。
- 標準化問題：行業缺乏統一標準，導致兼容性差。不同廠商的傳感器可能無法互換，增加維護難度。
- 測試與校準：集成傳感器難以單獨測試，需開發專用夾具和軟件，增加開發周期。

解決這些挑戰需要產學研合作，推動標準化和創新材料研發。例如，通過AI輔助設計工具優化布局，可以緩解熱管理問題。

未來發展趨勢與展望

PCB集成傳感器的未來充滿潛力，預計將朝著智能化、綠色化和多功能化方向發展。以下是關鍵趨勢：

AI與邊緣計算集成
未來PCB集成傳感器將融合AI芯片，實現本地?cái)?shù)據處理，減少云端依賴。例如，在智能城市中，集成傳感器可實時分析交通流量，優化信號控制。這能降低延遲，提高隱私保護。

新材料與柔性電子
石墨烯和生物可降解材料將推動柔性PCB集成傳感器的發展，適用于可穿戴設備和生物醫學應用。例如，可植入傳感器可能使用生物相容材料，長期監測健康指標。

可持續發展
隨著全球?qū)μ贾泻偷年P(guān)注，PCB集成傳感器將采用更多環保工藝，如無鉛焊料和循環材料。這符合歐盟綠色協議等法規要求。
