隨著電子設備向高頻、高速方向發展,阻抗控制板在現代電路設計中的重要性日益凸顯。無論是 5G 通信設備、高性能計算服務器,還是航空航天電子系統,阻抗匹配的精度直接影響到信號傳輸?shù)耐暾院拖到y(tǒng)穩定性。阻抗控制板制作不僅涉及復雜的計算與設計,更需要嚴格的工藝控制與先進的制造技術。本文將深入探討阻抗控制板的核心技術、制作流程及行業應用,為從業者提供全面的技術參考。
阻抗控制是指通過精確設計 PCB 傳輸線(如微帶線、帶狀線)的幾何結構和材料特性,使其特性阻抗匹配系統要求的目標值(常見 50Ω 或 100Ω 差分阻抗)。若阻抗偏差過大,會導致信號反射、衰減和時序錯誤,嚴重影響電路性能。例如,高速數字電路中的信號上升時間已降至皮秒級,對阻抗精度的要求通常需控制在 ±5% 以內。

阻抗計算是制作的基礎,需結合傳輸線類型、介質厚度、銅厚、線寬 / 線距等因素。常用公式如下:
微帶線阻抗:
其中,
帶狀線阻抗:
設計時需使用專業工具(如 Polar Si9000)模擬參數,并考慮材料誤差和工藝波動對阻抗的影響。
介質材料的選擇直接決定阻抗穩定性和高頻性能:
基材類型:高頻電路常用低損耗材料(如 Rogers RO4350B, ),普通數字電路可采用 FR-4(
);
銅箔類型:壓延銅(RA 銅)優于電解銅(ED 銅),因其表面粗糙度低,可減少信號損耗;
介質厚度公差:需控制在 ±10% 以內,否則阻抗波動可能超差。
線寬精度是阻抗控制的核心?,F(xiàn)代 PCB 產線采用 LDI(激光直接成像)技術,將線寬誤差控制在 ±0.02mm 以內。蝕刻過程中需精確控制藥液濃度和速度,避免側蝕導致線寬不均。
多層板的層壓厚度均勻性至關重要:
預浸料(PP 片)的樹脂含量與流動度需匹配基材特性;
層壓參數(溫度、壓力、時間)需優化,防止介質層出現空洞或厚度偏差。
阻焊漆(綠油)的介電常數(通常
) 和厚度會影響表面微帶線阻抗。通常通過調整阻焊開窗尺寸補償阻抗變化。表面處理(如沉金、化銀)也需避免厚度不均影響阻抗。

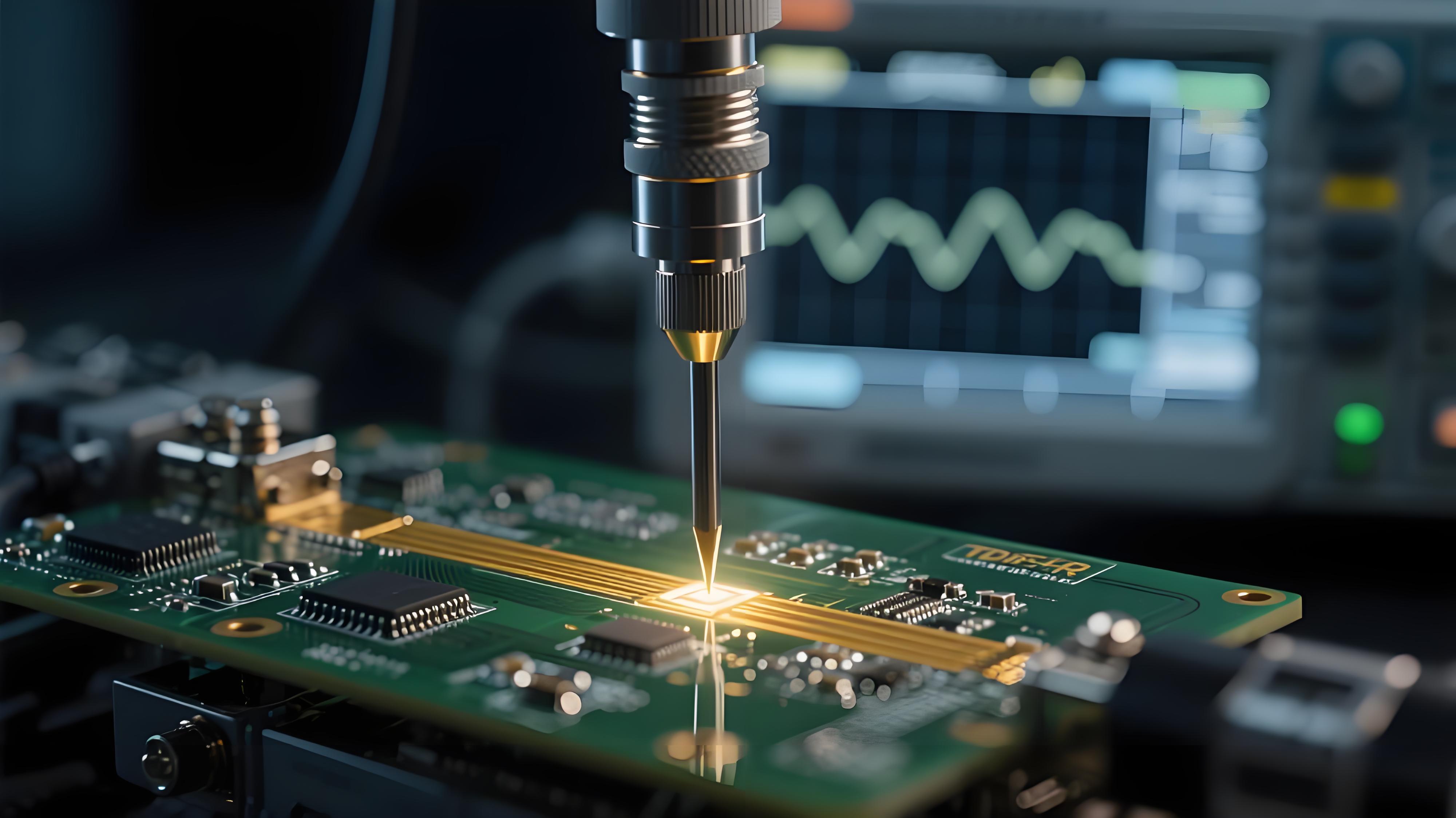

制作完成后需通過 TDR(時域反射計)抽樣測試阻抗值:
TDR 探針精度需達 ±1%;
測試點應選在傳輸線中段,避免端接效應;
若測試結果超差,需反向分析線寬、介質厚度或材料參數。
阻抗值偏低:通常因線寬過寬或介質過厚,需調整蝕刻參數或更換基材;
阻抗不一致:可能由層壓不均導致,需優化壓合工藝;
高頻損耗大:檢查材料 Df 值(損耗因子),改用低損耗材料或更光滑銅箔。
阻抗控制板已廣泛應用于:
通信領域:5G 基站天線板和光模塊 PCB,阻抗精度要求 ±5%;
汽車電子:毫米波雷達板需控制差分阻抗 100Ω±10%;
醫療設備:高頻影像系統要求阻抗穩定且低損耗。
阻抗控制板制作是一項融合了設計、材料與工藝的系統工程。只有精準計算、嚴格選材和精細化工藝控制相結合,才能滿足高頻高速電路的需求。隨著電子技術不斷發展,阻抗控制技術將持續演進,為下一代電子產品奠定堅實基礎。了解更多歡迎聯系IPCB(愛彼電路)技術團隊
