在電子設備日益高功率化、 miniaturization（小型化）的今天，散熱問題已成為制約產品性能、可靠性及壽命的關鍵瓶頸。傳統的FR-4玻璃纖維環氧樹脂基板，其導熱系數僅約0.3-0.4 W/(m·K)，如同一個“保溫瓶”，熱量極易積聚在發熱元件（如LED芯片、功率IC、晶體管）周圍，導致結溫飆升，進而引發光衰、效率降低甚至永久性損壞。于是，金屬基覆銅板（MCPCB），尤其是以鋁基板（Aluminum Substrate） 為代表的解決方案，應運而生，并以其卓越的散熱性能成為了高熱量電子產品的首選載體。

本文將圍繞“鋁基板散熱性能”這一核心主題，從技術原理、材料構成、關鍵性能參數、制造工藝影響以及實際應用等多個維度進行深度剖析，為您揭開鋁基板高效散熱背后的科學面紗。

一、 鋁基板散熱性能的核心原理：熱傳導與熱擴散

鋁基板的散熱能力并非魔法，其卓越性能根植于經典的熱傳導物理學和其獨特的“三明治”結構設計。

基本結構： 一塊標準的鋁基板通常由三層材料壓合而成：

電路層（Copper Layer）：最上層，由電解銅箔蝕刻形成導電線路，用于搭載電子元件并進行電氣連接。

絕緣層（Dielectric Layer）：中間層，是一層高分子導熱絕緣材料。它既要承擔電氣絕緣的重任，防止電路層與金屬基板短路，又要充當熱量從電路層傳遞到金屬基板的“橋梁”。

基板層（Base Layer）：最下層，通常為鋁板（常見有6061、5052等合金），它是整個散熱系統的“熱量中轉站”和“散熱器”。

散熱機理：

熱傳導（Thermal Conduction）：發熱元件產生的熱量首先通過焊盤和銅箔進行橫向和縱向傳導。由于銅的導熱系數高達398 W/(m·K)，熱量能迅速在電路層散開，避免了局部熱點。

熱跨接（Thermal Bridging）：熱量通過絕緣層垂直向下傳導至鋁基板。這是整個散熱路徑中最關鍵、也最脆弱的一環。絕緣層的導熱能力直接決定了整體散熱效率。

熱擴散與對流（Thermal Spreading & Convection）：熱量到達高導熱的鋁基板（導熱系數約200 W/(m·K)）后，會迅速在整個金屬層面擴散開來，增大了與空氣接觸的有效散熱面積。最后，通過空氣自然對流或強制風冷，將熱量散發到周圍環境中。

由此可見，鋁基板的散熱是一個系統工程，其性能取決于三層材料的協同作用，而非單一材料的性能。

二、 衡量鋁基板散熱性能的關鍵參數

要科學地評估和比較不同鋁基板的散熱性能，需要關注以下幾個核心參數：

導熱系數（Thermal Conductivity）： 這是最重要的參數，單位是W/(m·K)。它表示材料在單位溫度梯度下、單位時間內通過單位面積的熱量。

絕緣層導熱系數：這是區分普通鋁基板和高端鋁基板的黃金指標。普通產品的導熱系數可能在1.0-1.5 W/(m·K)，而采用填充了高導熱陶瓷粉末（如氧化鋁、氮化硼、氮化鋁）的聚合物絕緣層，可將該值提升至2.0， 3.0甚至更高（目前高端產品可達10 W/(m·K)以上）。

金屬基板導熱系數：鋁合金的導熱系數通常在180-220 W/(m·K)之間，足以滿足絕大多數應用場景。在極端要求下，也會采用導熱更好的銅基（~400 W/(m·K)），但成本更高、重量更大。

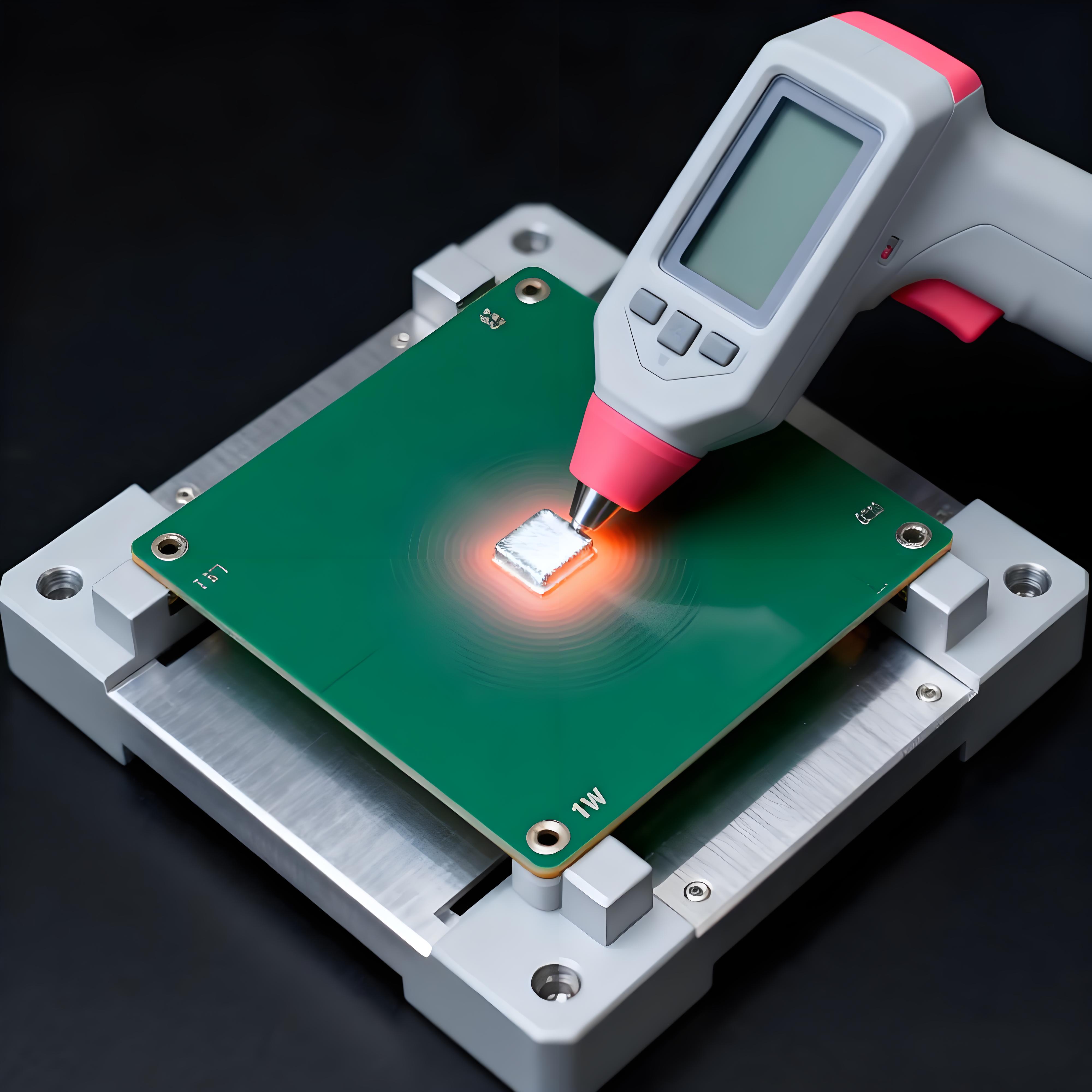

熱阻（Thermal Resistance）： 熱阻（單位：℃/W）是更直觀反映整體散熱能力的參數。它表示每瓦功耗所引起的溫升。熱阻越低，散熱性能越好。它是一個整體性參數，包含了從芯片結（Junction）到環境空氣（Ambient）的整個路徑上的所有阻力之和（Rθja），其中絕緣層產生的熱阻是主要部分。優秀鋁基板的總熱阻可以比FR-4板材低一個數量級。

絕緣層耐壓（Dielectric Withstanding Voltage）： 在追求高導熱的同時，絕緣層的電氣絕緣性能不容忽視。通常用耐壓值（如AC 2.5kV, 3.75kV, 4.0kV 1min）來衡量。這確保了在高功率應用下的安全可靠性。

三、 制造工藝如何影響鋁基板的散熱性能

鋁基板的制造工藝，特別是絕緣層的處理，對其最終散熱性能有決定性影響。

絕緣層制備工藝：

填膠工藝：將環氧樹脂或聚酰亞胺等聚合物與高導熱陶瓷粉末均勻混合，形成導熱絕緣膠。填料的類型、粒徑分布、填充比例和分散均勻性直接決定了絕緣層的導熱系數。工藝不佳會導致填料團聚或孔隙，增加熱阻。

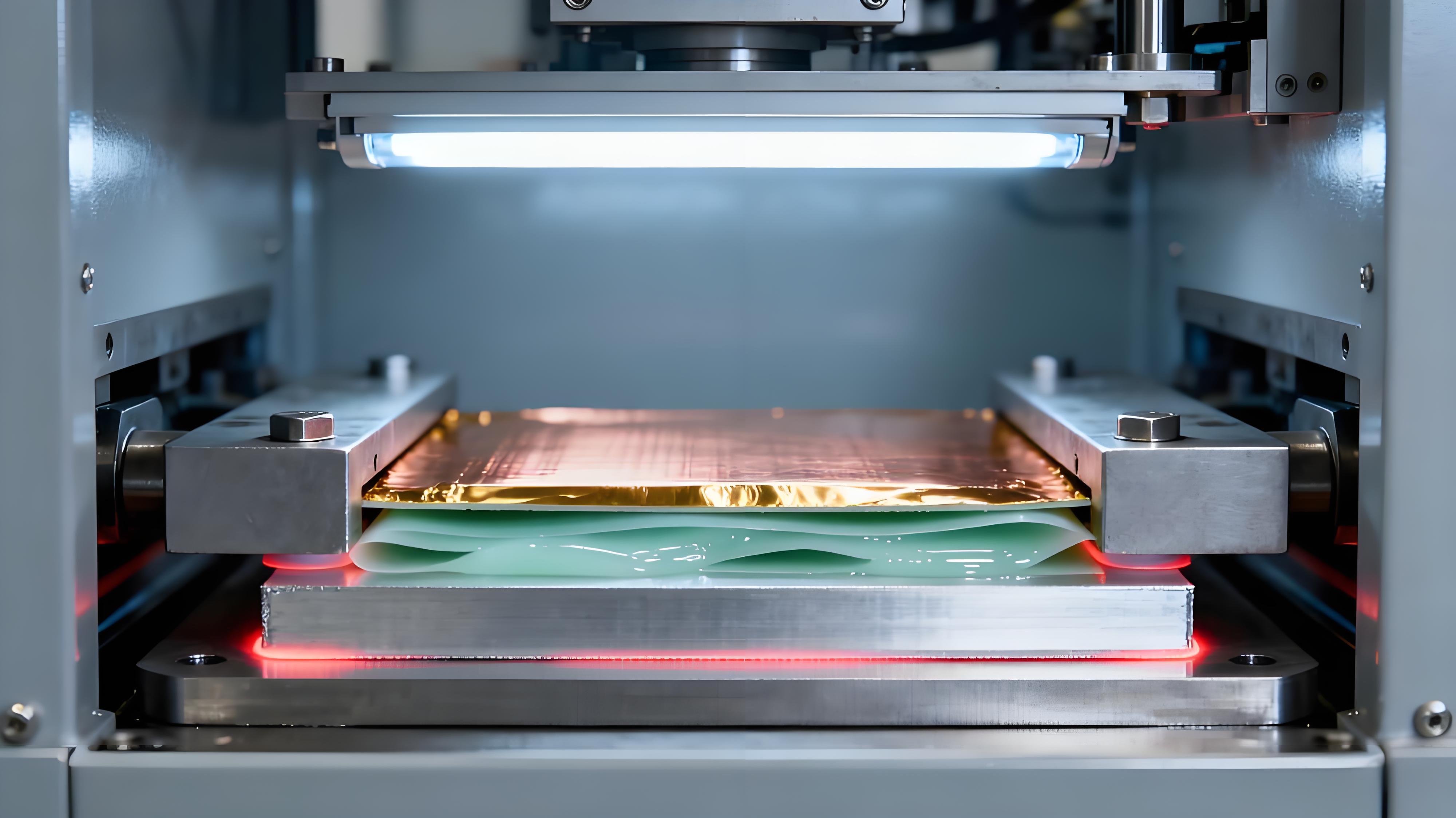

壓合工藝：將銅箔、絕緣膠膜和鋁板在高溫高壓下壓合為一體。壓力和時間需要精確控制，以確保絕緣層厚度均勻、無氣泡、與金屬層結合緊密。任何微小的氣泡或分離都是熱量的“絕緣島”，會嚴重阻礙熱流。

表面處理與厚度控制：

絕緣層厚度：在滿足耐壓要求的前提下，絕緣層越薄，熱阻越小。但厚度過薄會犧牲絕緣可靠性。這是一對需要精密權衡的矛盾。先進的工藝能在保證2.5kV以上耐壓的同時，將絕緣層厚度控制在75μm甚至更薄。

金屬基板厚度：鋁基板越厚，熱容量和熱擴散能力越強，但重量和成本也相應增加。常見厚度從0.5mm到3.0mm不等，需根據實際功耗和空間選擇。

電路銅箔厚度：更厚的銅箔（如2oz vs 1oz）提供了更優的橫向導熱和載流能力，有助于將熱量從發熱點快速引開。

四、 鋁基板散熱性能的實際應用場景

憑借其優勢，鋁基板已成為以下領域的標配：

LED照明：這是鋁基板最經典的應用。大功率LED芯片產熱集中，鋁基板能迅速將熱量從芯片導出，維持較低結溫，保證LED的光效、壽命和色彩穩定性。從LED燈泡到路燈、車燈，無處不在。

汽車電子：汽車電動化、智能化趨勢下，功率控制器（如VCU、BMS、OBC）、LED車燈、電機驅動器等部件對散熱要求極高。鋁基板能適應汽車惡劣的振動和高低溫環境，提供穩定散熱。

電源模塊：開關電源（SMPS）、逆變器、DC/AC轉換器等產品中的功率開關器件（MOSFET, IGBT）和整流器是主要熱源。使用鋁基板可以縮小電源體積，提高功率密度和可靠性。

高頻通信設備：5G基站中的功率放大器（PA）等射頻器件在運行時產生大量熱量。鋁基板不僅能有效散熱，其金屬基層還具有良好的電磁屏蔽效果。

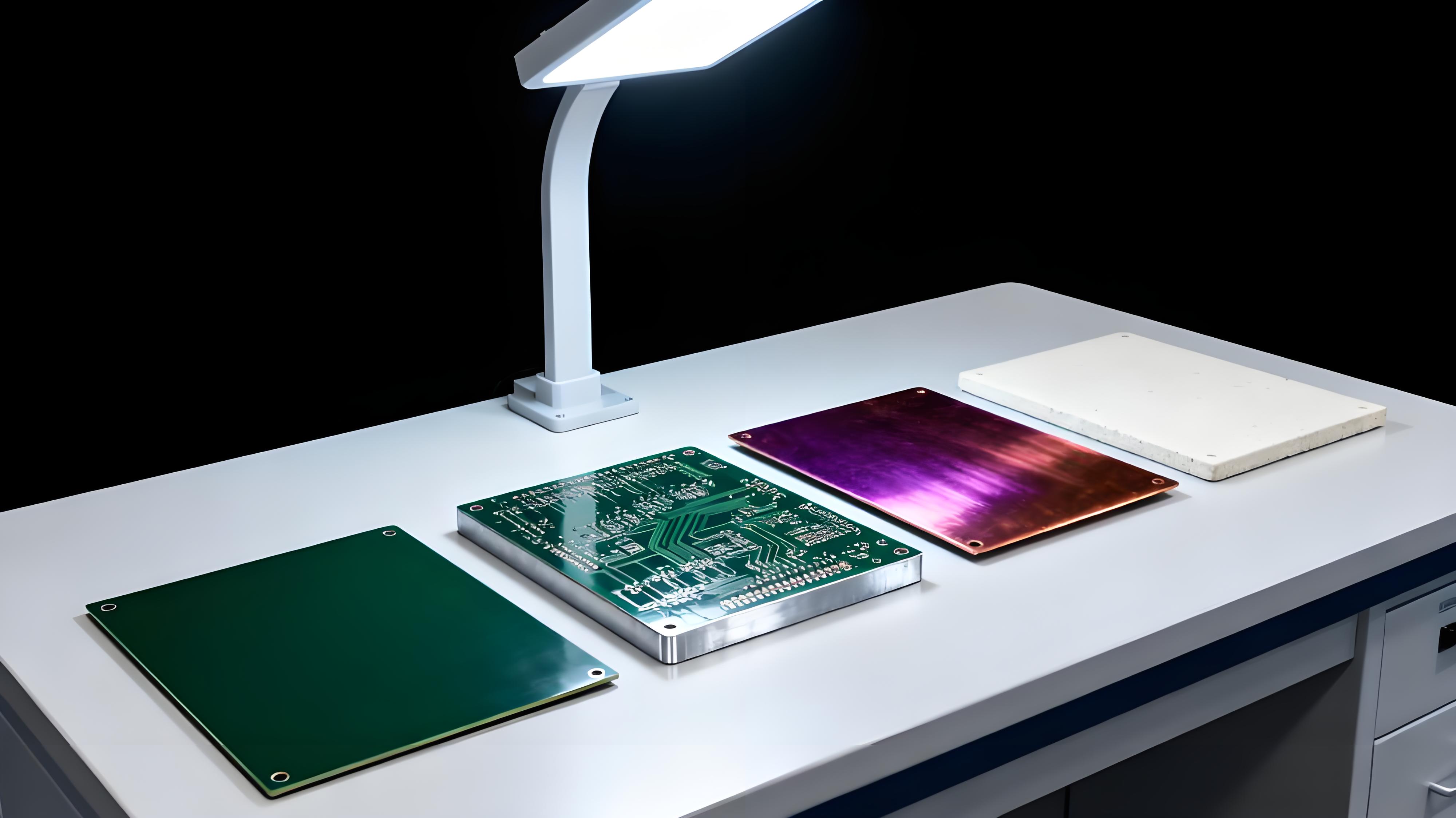

五、 鋁基板與FR-4及其他金屬基板的對比

vs. FR-4：優勢是全方位的。FR-4僅適用于低功耗消費電子，而鋁基板專為中高功耗設計，導熱性能有10倍以上的提升。

vs. 銅基板：銅的導熱性優于鋁，但成本高、重量大、加工難度高（蝕刻需要更貴的藥水）。鋁基板在性能、成本和重量間取得了最佳平衡，是大多數應用的首選。銅基板通常只用于散熱極限的場合，如某些航空航天或軍工產品。

vs. 陶瓷基板（如Al2O3, AlN）：陶瓷基板（如氧化鋁、氮化鋁）導熱性能極佳（AlN可達170-200 W/(m·K)），且絕緣性好，但非常脆、尺寸受限、成本極其昂貴。主要用于半導體封裝、激光器等尖端領域。鋁基板則更具機械強度和工程靈活性。

結論

鋁基板的散熱性能是一個由基礎材料科學、精密制造工藝和系統設計思維共同鑄就的技術高地。它并非簡單的一塊鋁板加一層電路，其核心價值在于那層微米級厚度的高性能導熱絕緣層，它成功地解決了電氣隔離與高效導熱之間的矛盾。

對于電子工程師而言，在選擇鋁基板時，不應只關注鋁基材的厚度，更應深入結合自身的功耗、空間和成本預算進行綜合選型。隨著電子設備向更高功率、更小體積持續演進，對鋁基板散熱性能的要求必將愈發嚴苛，推動著材料與工藝向著更低熱阻、更高可靠性的方向不斷突破。了解更多，歡迎聯系ICPB(愛彼電路)技術團隊
