在當今電子制造業飛速發展的時代，印刷電路板（PCB）作為電子設備的核心組件，其表面處理工藝不僅直接影響產品的性能和可靠性，還關乎環境保護和可持續發展。隨著全球環保法規的日益嚴格和消費者對綠色產品的需求增長，PCB環保表面處理工藝已成為行業熱點。本文將從工藝角度深入探討PCB環保表面處理的基本概念、主要技術、應用優勢以及未來趨勢，幫助讀者全面理解這一綠色制造的關鍵環節。

PCB表面處理工藝是指在PCB制造過程中，對銅箔表面進行涂層或處理，以保護電路免受氧化、提高焊接性能并確保長期穩定性。傳統的表面處理工藝，如熱風整平（HASL）和使用含鉛焊料，雖然成本較低且技術成熟，但往往涉及有害物質如鉛、鹵素和揮發性有機化合物（VOCs），這些物質在生產和使用過程中可能釋放到環境中，造成土壤、水源污染，并危害人體健康。例如，鉛是一種神經毒素，長期暴露可能導致兒童發育障礙和成人健康問題。此外，傳統工藝的能耗高、廢棄物處理困難，加劇了電子垃圾問題。據聯合國環境規劃署報告，電子垃圾是全球增長最快的廢物流之一，其中PCB處理不當會釋放持久性有機污染物，威脅生態系統。

為應對這些挑戰，PCB環保表面處理工藝應運而生。這類工藝旨在減少或消除有害物質的使用，降低能耗和排放，并提高材料的可回收性。常見的環保表面處理工藝包括無鉛焊接、有機可焊性保護層（OSP）、浸銀、浸錫以及化學鍍鎳浸金（ENIG）的環保改進版本。這些工藝不僅符合歐盟RoHS（限制使用某些有害物質指令）和REACH（化學品注冊、評估、授權和限制法規）等國際標準，還能提升PCB的可靠性和壽命。下面，我們將逐一介紹這些主流環保工藝的原理、特點和應用。

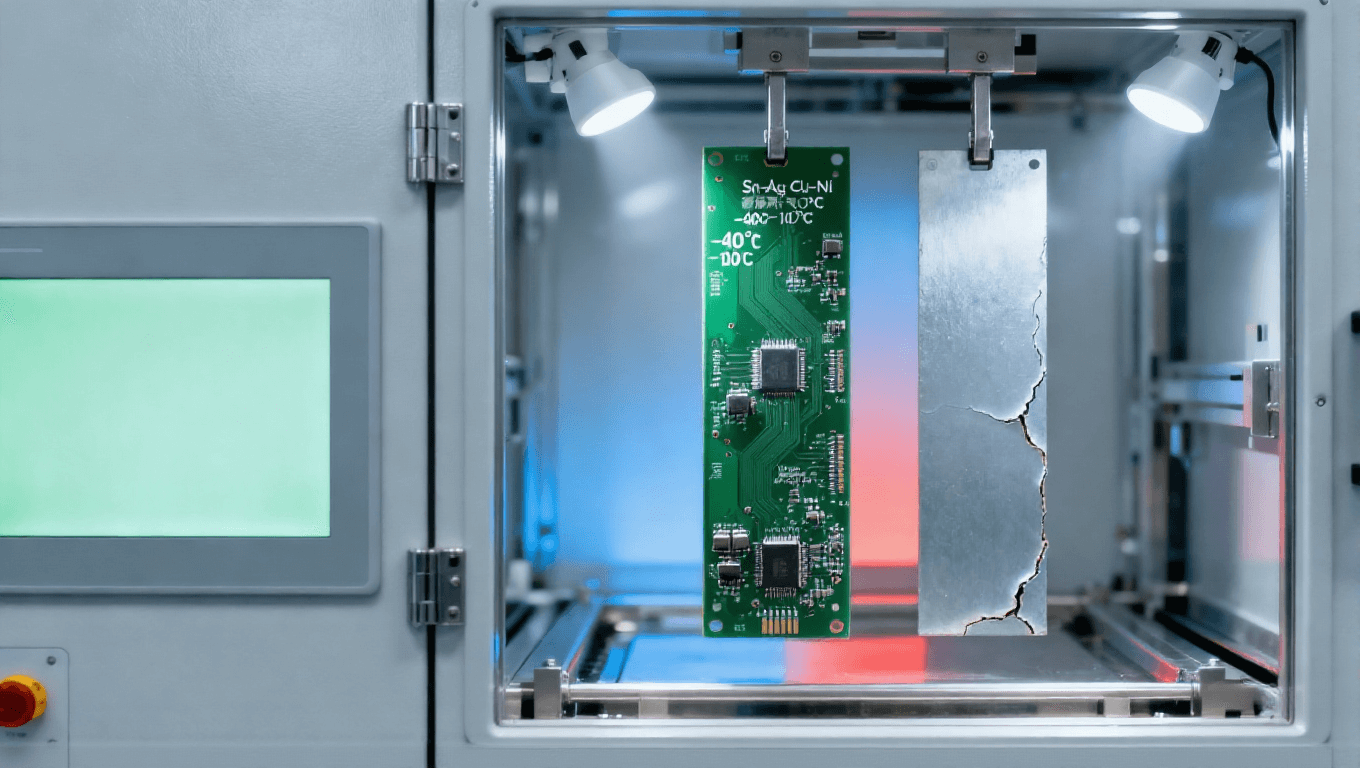

首先，無鉛焊接是PCB環保表面處理中最基礎的工藝之一。它通過使用錫-銀-銅（SAC）等合金替代傳統鉛基焊料，實現焊接過程的環保化。無鉛焊接的熔點通常較高（約217°C），這要求優化回流焊工藝參數，以避免組件熱損傷。其優勢在于顯著減少鉛污染風險，同時焊接點強度高、抗疲勞性能好。然而，無鉛焊接也存在挑戰，如焊點易產生錫須（tin whiskers），可能導致短路故障。為解決這一問題，行業開發了添加劑技術，例如在焊料中加入微量鉍或銻，以抑制錫須生長。實際應用中，無鉛焊接已廣泛應用于智能手機、汽車電子和醫療設備等領域，例如蘋果公司的產品大多采用無鉛工藝，以符合其環保承諾。

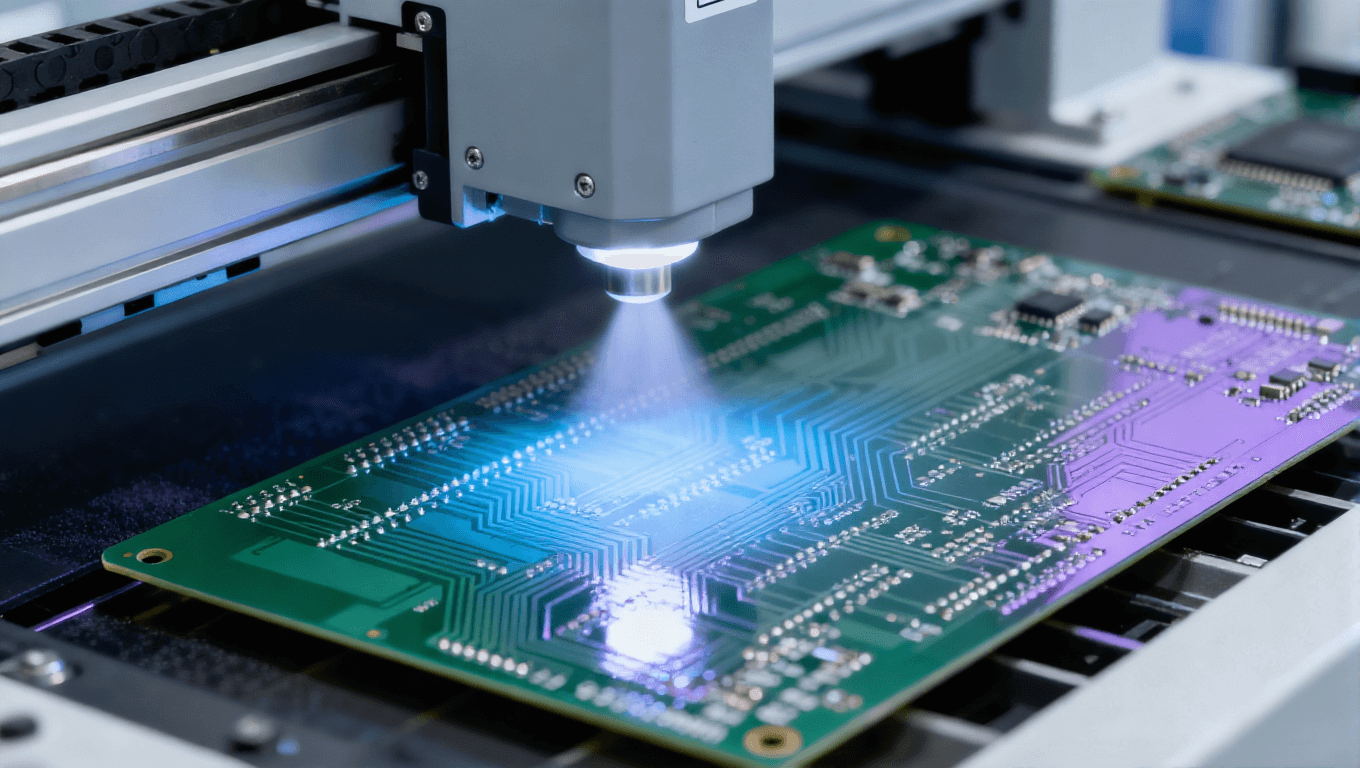

其次，有機可焊性保護層（OSP）是一種以水基有機化合物（如咪唑或苯并三唑）作為保護膜的工藝。OSP通過在銅表面形成一層薄而均勻的膜層，防止氧化并保持可焊性。這種工藝的環保優勢突出：它不使用重金屬，揮發性有機化合物排放極低，且廢水處理簡單。OSP工藝的厚度通常在0.2-0.5微米，適用于高密度互連（HDI）板，因其不會增加板厚影響精細線路。但OSP的局限性在于存儲壽命較短（一般3-6個月），且多次回流焊后保護效果可能下降。為克服這些缺點，新一代OSP技術引入了抗氧化添加劑，并優化了涂覆工藝，例如通過控制pH值和溫度，提高膜層的耐久性。在行業實踐中，OSP常用于計算機主板和通信設備中，因其成本低且環保性能優異。

第三，浸銀工藝是一種通過化學置換反應在銅表面沉積一層薄銀（通常0.05-0.15微米）的方法。浸銀具有良好的焊接性和導電性，同時銀層能有效抑制枝晶生長，減少電磁干擾。從環保角度看，浸銀工藝避免了使用氰化物等有毒化學品，現代浸銀液多采用弱酸基配方，易于生物降解。然而，銀本身是一種貴金屬，開采和回收可能涉及環境問題，因此行業正推動使用回收銀或降低銀用量。浸銀工藝的另一個優點是適用于高頻電路，但需注意防止銀遷移（silver migration）導致的短路。通過添加抑制劑如硫醇類化合物，可以顯著降低遷移風險。在實際應用中，浸銀廣泛用于汽車電子和航空航天領域，例如特斯拉的電動汽車PCB就采用了浸銀處理，以提升可靠性和環保性。

第四，浸錫工藝類似于浸銀，通過化學方法在銅表面形成錫層（厚度約0.8-1.2微米）。浸錫工藝環保性強，因為錫無毒且可回收，同時它能提供平坦的表面，適合細間距元件安裝。但浸錫易產生錫銅金屬間化合物，可能導致焊接脆性，因此工藝控制至關重要，例如通過添加有機酸調節劑來延緩化合物形成。浸錫的另一個優勢是成本較低，且與無鉛焊接兼容性好。在行業應用中，浸錫常用于消費電子和照明設備，例如LED驅動板的表面處理，既保證了性能又減少了環境足跡。

除了上述工藝，化學鍍鎳浸金（ENIG）的環保改進也值得一提。傳統ENIG使用鎳和金層，但金開采可能破壞生態系統，且化學鍍液含磷化物。環保ENIG通過減少金厚度（從0.05微米降至0.03微米）并使用無氰鍍液，降低了資源消耗和毒性。此外，一些新興工藝如納米涂層和生物基保護層正在研發中，例如以植物提取物替代合成化學品，這些創新有望進一步推動PCB行業的綠色轉型。

PCB環保表面處理工藝的應用不僅提升了產品環保性能，還帶來了經濟效益。例如，采用這些工藝可以減少合規風險，避免因不符合環保法規而導致的罰款和市場準入限制。同時，綠色PCB能增強品牌形象，吸引環保意識強的消費者。據統計，全球綠色電子市場預計到2025年將增長至5000億美元，其中PCB環保處理是關鍵驅動力。在實際案例中，華為等公司通過導入OSP和浸銀工藝，成功降低了產品碳足跡，并獲得了國際環保認證。

然而，推廣PCB環保表面處理工藝仍面臨挑戰。首先，技術成本較高，例如無鉛焊接設備升級需要大量投資；其次，工藝穩定性需進一步提升，尤其是在高濕度或高溫環境下；最后，供應鏈管理復雜，要求原材料供應商也符合環保標準。為應對這些挑戰，行業正加強研發合作，例如通過物聯網（IoT）監控工藝參數，實現實時優化。未來，隨著人工智能和大數據技術的應用，PCB環保處理將向智能化、個性化發展，例如根據產品需求自定義涂層厚度和成分。

總之，PCB環保表面處理工藝是電子制造業可持續發展的核心環節。通過采用無鉛、OSP、浸銀和浸錫等技術，企業不僅能減少環境污染，還能提升競爭力和市場適應性。未來，我們期待更多創新工藝的出現，共同推動綠色電子生態系統的構建。作為從業者，我們應積極學習和應用這些工藝，為保護地球家園貢獻力量。
