引言：光模塊PCB——光通信系統的“神經脈絡”

在5G網絡加速部署、數據中心流量爆發式增長的今天，光模塊作為實現光電轉換的核心器件，其性能直接影響著整個光通信系統的速率、穩定性與成本。而光模塊PCB（印制電路板）作為承載芯片、連接電路、傳輸信號的“骨架”，更是決定了光模塊能否在高頻率、高帶寬場景下穩定運行的關鍵。本文將從技術視角出發，拆解光模塊PCB設計與制造的核心難點，探討其材料選擇、信號完整性優化、散熱管理及可靠性驗證等關鍵技術。

一、光模塊PCB的特殊需求：從“電信號”到“光信號”的橋梁

與傳統PCB不同，光模塊PCB需同時滿足電信號高速傳輸與光電轉換協同的雙重需求。以當前主流的25G/100G/400G光模塊為例，其內部集成了激光驅動器（LD Driver）、光電探測器（PD）、跨阻放大器（TIA）等高頻芯片，信號速率可達25Gbps甚至112Gbps，對PCB的電氣性能提出了極高要求：

· 低損耗：高頻信號在PCB走線中傳輸時，介質損耗（Df）與導體損耗（Dk）會導致信號衰減，需控制板材Df≤0.003（10GHz），Dk偏差≤±0.05；

· 高一致性：差分對（如TX+/TX-、RX+/RX-）的阻抗偏差需控制在±5Ω以內，否則會引發串擾、眼圖閉合等問題；

· 熱管理：激光器、探測器等器件功耗密度高（單芯片可達2W/cm2），需通過PCB設計快速導出熱量，避免溫度漂移影響光電性能。

二、材料選擇：決定PCB性能的“第一關”

光模塊PCB的材料選型是技術起點，需在介電常數（Dk）、介質損耗（Df）、熱膨脹系數（CTE）、耐熱性等維度做精密平衡。目前主流材料體系包括：

1. 高頻高速基材：PTFE與改性FR-4的博弈

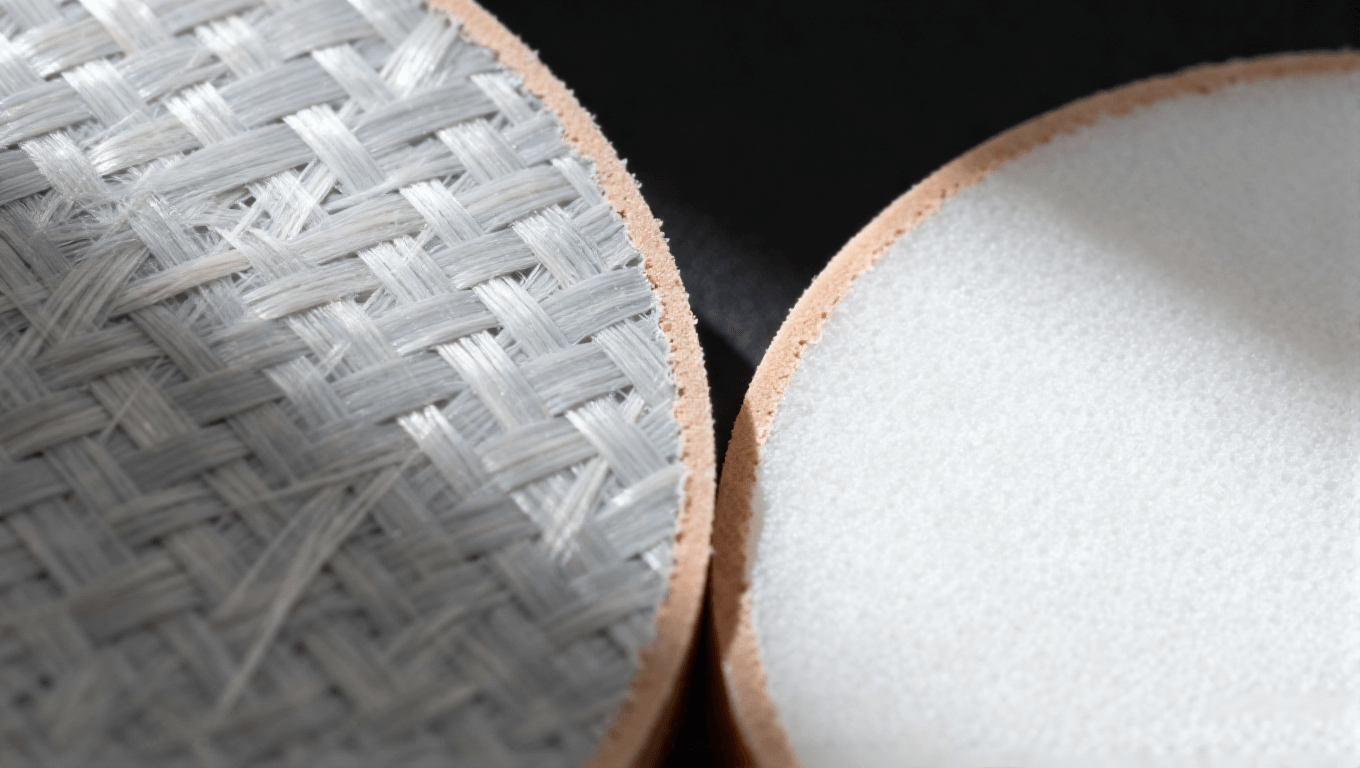

早期光模塊多采用PTFE（聚四氟乙烯）基材（如Rogers 4350B），其Dk≈2.1、Df≈0.0009，低損耗特性適合高頻場景。但PTFE加工難度大（鉆孔易毛邊、金屬化孔可靠性低），且成本較高。近年來，隨著材料技術進步，改性FR-4（如松下Megtron 7、生益科技S7000系列）憑借Dk=3.0-3.5、Df=0.001-0.002的性能，以及更優的可加工性，逐漸成為中低速光模塊（≤100G）的主流選擇。

2. 阻焊層與覆蓋膜：不可忽視的“隱形配角”

阻焊油墨的介電常數（通常Dk=3.0-3.5）會影響走線間電容耦合，需選擇低Dk、低吸濕性的材料（如環氧樹脂基油墨）；對于高速差分對，部分高端方案會采用覆蓋膜（Coverlay）替代阻焊，減少厚度偏差（控制在±10μm內），提升阻抗一致性。

三、信號完整性設計：從仿真到實測的全流程把控

信號完整性（SI）是光模塊PCB設計的核心挑戰，需重點解決阻抗控制、串擾抑制、反射優化三大問題。

1. 阻抗控制：從設計到制造的“毫米級精度”

光模塊走線多為50Ω單端阻抗或100Ω差分阻抗。以100G SR4光模塊為例，其PCB走線寬度需嚴格控制在6-8mil（150-200μm），間距4-6mil，且需通過疊層設計（如芯板厚度0.1mm、PP片厚度0.05mm）補償介質厚度偏差。實際生產中，需通過X射線測厚儀監控銅厚（偏差≤±5%），并通過飛針測試驗證阻抗（測試點密度≥每10cm2一個點）。

2. 差分對與串擾抑制：“隔離”與“對稱”的藝術

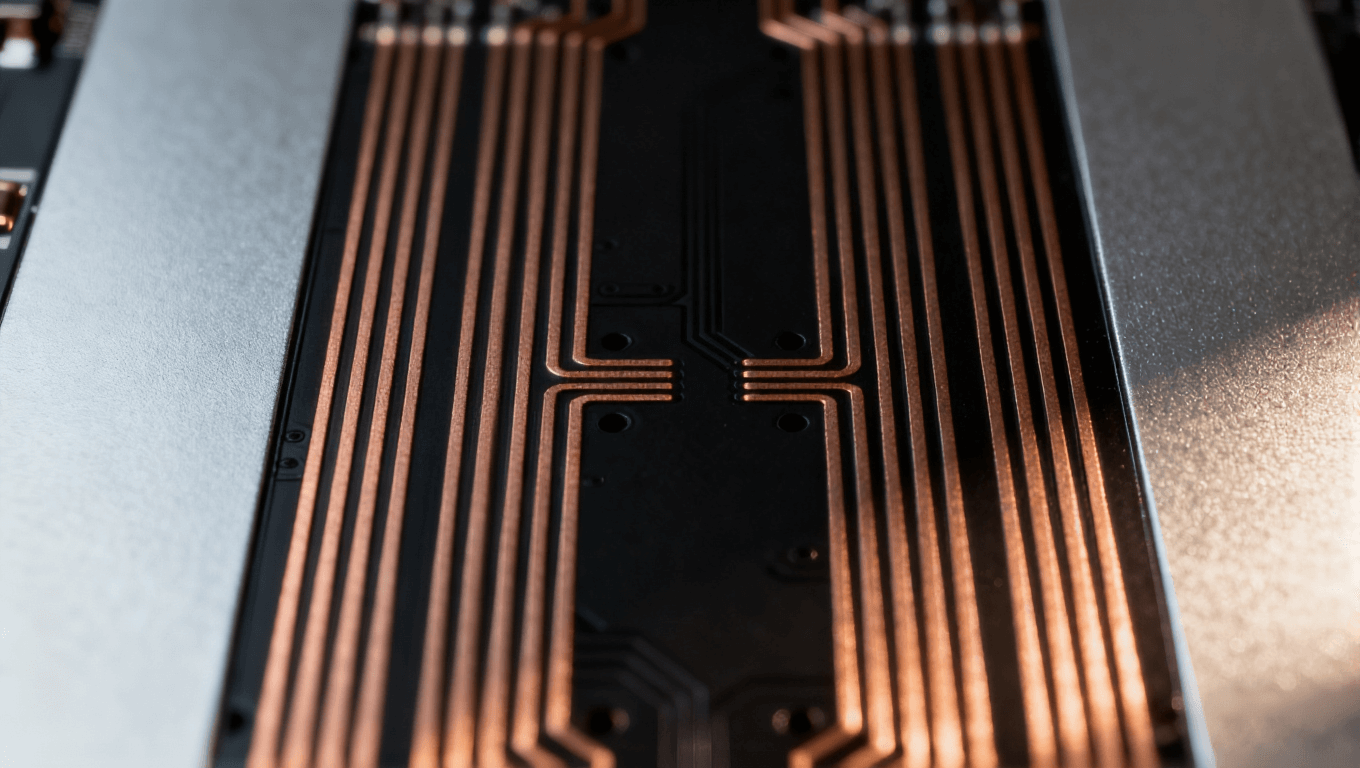

高速差分對（如光模塊的TX/RX通道）需嚴格保持線寬、線距、層疊對稱，避免因幾何不對稱導致的共模噪聲。同時，相鄰差分對間距需≥3倍線寬（3W原則），關鍵信號層（如高速差分層）與地平面間距需≤2mil，通過完整的地平面屏蔽串擾。某頭部廠商實測數據顯示，優化后串擾噪聲可降低10dB以上，眼圖張開度提升20%。

3. 反射與損耗補償：預加重與PCB設計的協同

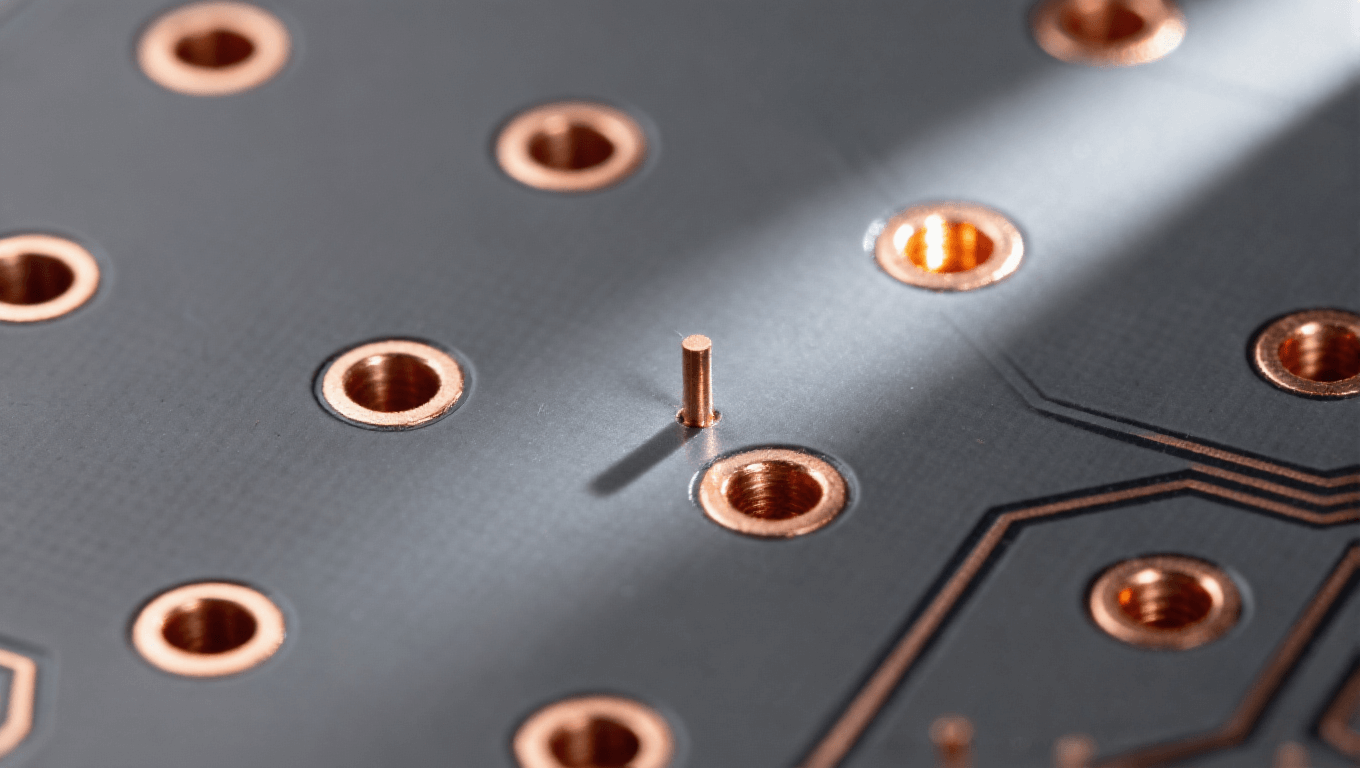

對于25Gbps以上的高速信號，PCB走線的趨膚效應（Skin Effect）與介質損耗會導致信號上升沿畸變。設計階段需結合芯片預加重（Pre-emphasis）特性，在PCB走線上增加“錐形過渡”（Tapering），減少阻抗突變；同時，對關鍵路徑（如激光驅動器到光口的TX鏈路）進行背鉆（Back Drill），去除多余孔柱（Stub），將反射損耗從-15dB優化至-30dB以下。

四、散熱設計：高溫下的“性能保衛戰”

光模塊工作溫度范圍通常為-40℃~+85℃，而激光器（LD）的波長漂移系數約為0.1nm/℃，溫度過高會導致波長偏移、閾值電流增加，直接影響傳輸距離。因此，PCB的散熱設計需從“材料-結構-工藝”三方面協同：

1. 高導熱材料的應用

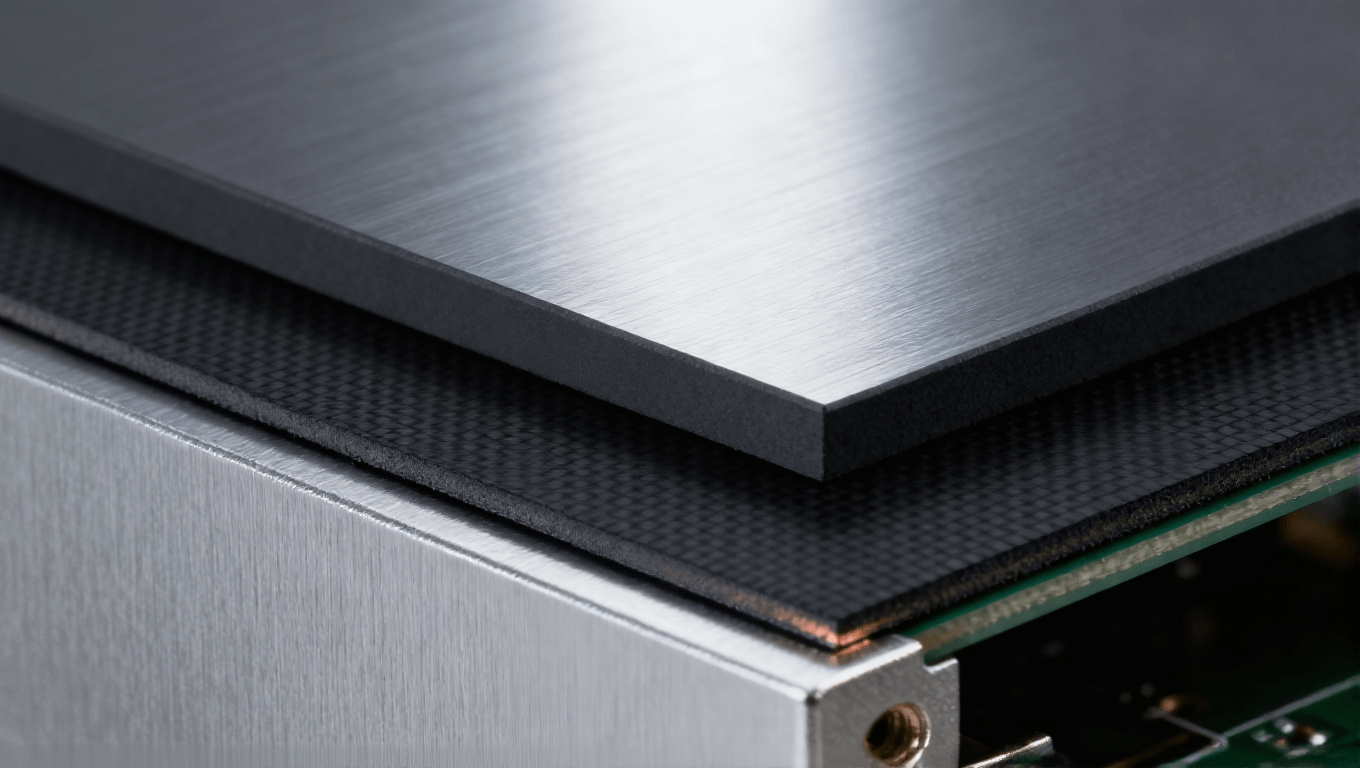

在激光器、探測器等熱源下方，需鋪設銅散熱層（厚度≥35μm）或埋入石墨片（導熱系數≥1500W/m·K），部分高端方案會將熱源直接焊接在鋁基覆銅板（MCPCB）上，通過金屬基板快速導出熱量。

2. 結構優化：微盲孔與均熱層的布局

通過在熱源區域設計微盲孔陣列（孔徑0.1-0.2mm，間距0.3-0.5mm），可將熱量從表層快速傳導至內層散熱層；同時，在PCB內層增加均熱層（如大面積銅皮），均衡各區域溫度，避免局部熱點。實測顯示，該設計可使激光器結溫降低15℃以上，顯著延長使用壽命。

五、可靠性驗證：從實驗室到量產的“最后一公里”

光模塊PCB的可靠性直接關系到設備的MTBF（平均無故障時間），需通過多維度測試驗證：

1. 環境可靠性測試

包括高溫高濕（85℃/85%RH，1000h）、溫度循環（-40℃~+85℃，1000次）、機械沖擊（1500g，0.5ms）等，驗證PCB的耐老化與抗機械應力能力。某廠商數據顯示，通過優化表面處理工藝（如沉銀替代OSP），鹽霧測試（5%NaCl，96h）后的接觸電阻變化率可從10%降至2%。

2. 電性能長期穩定性測試

通過高溫加速老化（HTOL，125℃，500h）測試，監測PCB的插損（Insertion Loss）與回損（Return Loss）變化，要求ΔIL≤0.5dB，ΔRL≥15dB，確保長期使用中信號質量不劣化。

結語：光模塊PCB的技術壁壘與未來趨勢

光模塊PCB的設計與制造，是一場融合材料科學、電磁仿真、精密加工的“技術攻堅戰”。隨著800G/1.6T光模塊的逐步商用，更高速率（≥224Gbps）、更低損耗（Df≤0.001）、更高集成度（Co-Packaged Optics）的需求將對PCB提出更高要求。未來，高頻材料創新（如液晶聚合物LCP）、先進封裝工藝（如埋入式元件）、AI輔助仿真（通過機器學習優化走線布局）將成為突破方向。 作為光通信產業鏈的關鍵一環，光模塊PCB的技術突破，不僅關乎單個器件的性能，更將支撐5G、AI算力網絡、東數西算等國家戰略的落地。我們持續深耕光模塊PCB領域，以技術創新推動行業發展，為全球客戶提供高性能、高可靠的光通信底層硬件解決方案。
