激光直寫技術:激光剝蝕工藝在PCB加工中的創新應用
2025-09-23
瀏覽次數:80
分享到:

印刷電路板作為電子元器件的母體和信號傳輸的樞紐,其制造工藝的精密程度直接決定了最終產品的性能與可靠性。傳統的PCB制造流程,如濕法化學蝕刻,在應對高密度互連、柔性材料和環保要求時,逐漸顯現出其局限性。而激光剝蝕工藝,作為一種高精度、非接觸、綠色環保的先進加工技術,正以其獨特優勢,在PCB加工領域扮演著越來越關鍵的角色,成為推動行業技術變革的核心驅動力。

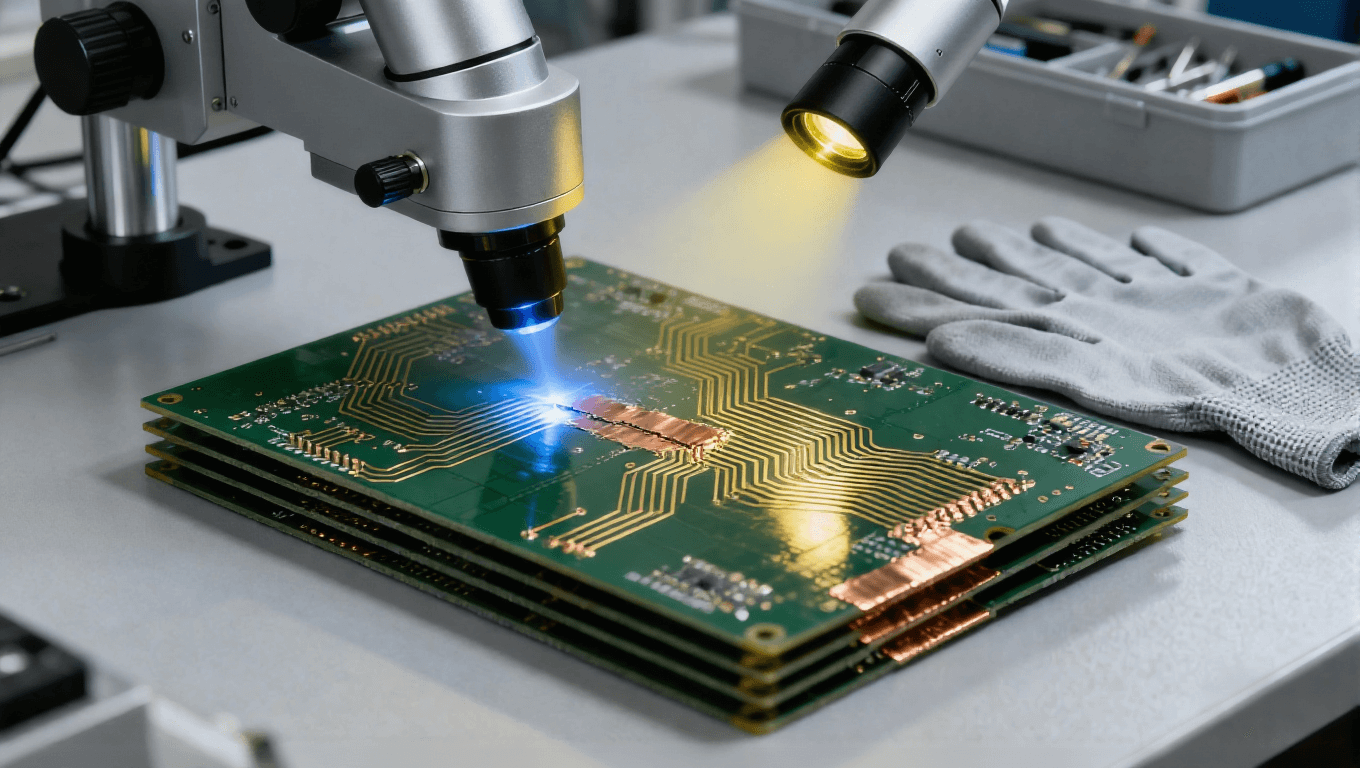

PCB 線路缺陷激光修復場景,淡藍色微光束微米級切除多余銅箔修復短路

一、激光剝蝕工藝原理及其在PCB領域的適配性

激光剝蝕,顧名思義,是利用高能量密度的激光束照射材料表面,使其在極短時間內吸收光能并轉化為熱能,從而達到熔化、氣化或直接升華而實現材料去除的物理過程。在PCB加工中,這一過程的精確控制是實現高質量加工的基礎。

當一束經過精密聚焦的激光(常用紫外激光、皮秒激光等)作用于PCB的銅箔、介質層或覆蓋膜時,其能量會被選擇性吸收。通過精確控制激光的波長、脈沖寬度、重復頻率和掃描路徑,可以實現在微米甚至亞微米尺度上的精準材料去除,而對周邊區域的熱影響降至最低(即冷加工效果)。

這種技術特性與PCB加工的需求高度契合:  高精度: 現代HDI板的線路寬度與間距已邁向20微米以下,激光束的光斑直徑可輕松達到此量級,滿足極致精密的加工要求。  柔性化: 激光加工無需物理掩膜,由計算機直接控制,可快速響應設計變更,非常適合小批量、多品種的高附加值產品生產,如芯片封裝載板、射頻電路等。  非接觸性: 激光加工無機械應力,避免了傳統機械鉆削對脆弱材料(如超薄芯板、柔性基材)的損傷,良品率更高。  環保性: 相比產生大量化學廢液的蝕刻工藝,激光剝蝕是純粹的物理過程,從源頭上減少了污染物的產生,符合綠色制造趨勢。

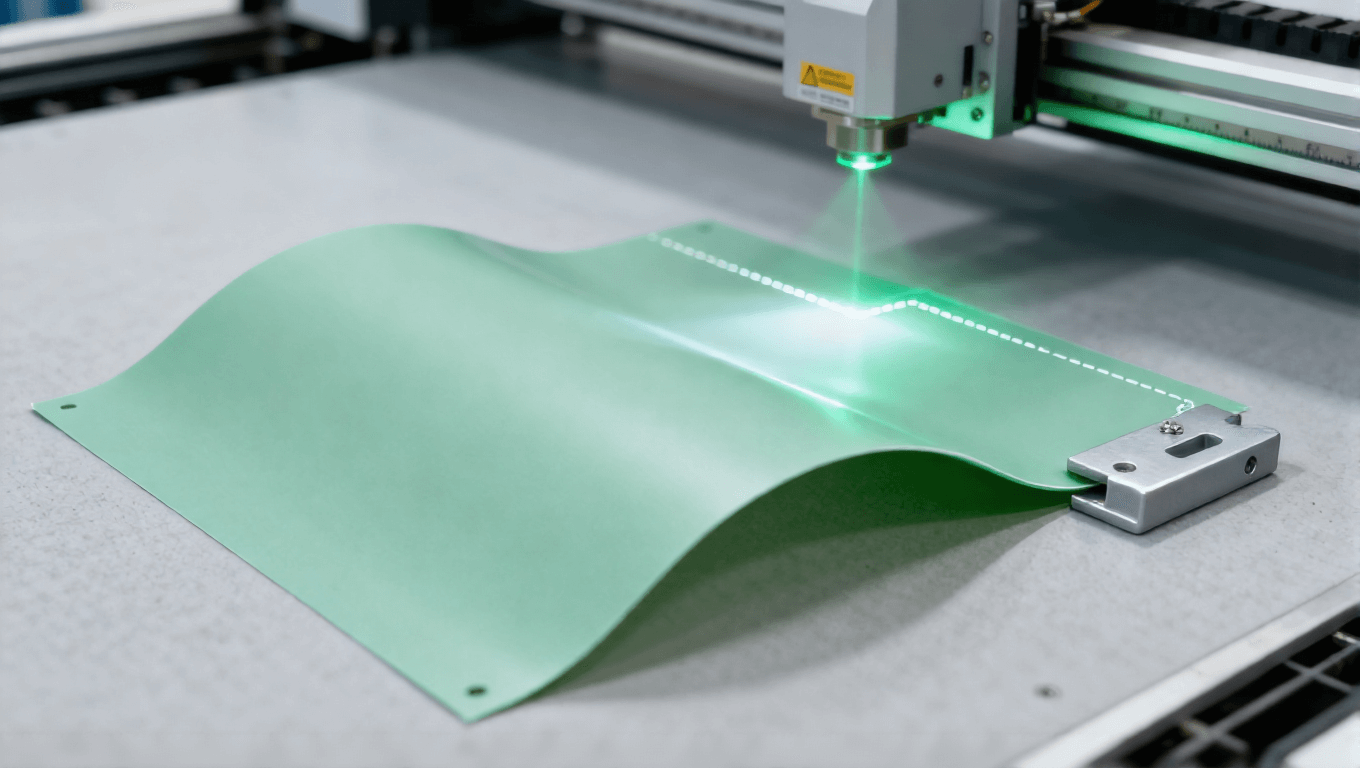

柔性 PCB 激光輪廓切割場景,淡綠色激光無應力切割 PI 板邊緣整齊

二、激光剝蝕工藝在PCB加工中的核心應用場景

激光剝蝕技術在PCB制造的全流程中均有重要應用,以下是幾個最為關鍵和典型的場景:

1. 內層線路圖形形成(激光直接成像與剝蝕) 這是激光剝蝕工藝最具革命性的應用之一。傳統工藝需要在銅箔上壓貼干膜,然后通過紫外光曝光、顯影形成抗蝕圖形,再用化學藥水蝕刻掉未被保護的銅。而先進的激光直寫技術可以合二為一:首先,使用低功率激光進行直接成像,在特殊涂層上形成圖形;隨后,無需化學蝕刻,直接采用更高功率的激光束,依據圖形路徑對裸露的銅箔進行選擇性剝蝕,直接形成精密的電路圖案。這種方法省去了顯影、蝕刻、退膜等多道工序,大大縮短了流程,減少了誤差積累,尤其適用于線寬/線距小于50微米的高精度板制造。

2. HDIIC載板的微孔、盲孔加工 高密度互連是高端電子產品的必然要求,而微孔是實現層間互連的關鍵。對于直徑小于100微米,尤其是50微米以下的微孔,機械鉆頭易斷鉆、成本高,且孔壁質量不理想。紫外激光剝蝕系統成為最佳選擇。激光能以極高的頻率脈沖,快速、干凈地燒蝕掉環氧樹脂、玻璃纖維或聚酰亞胺等介質材料,形成孔壁光滑、形狀規則的微孔。這對于提升信號完整性、保證可靠性至關重要。在芯片封裝載板中,激光加工的微孔密度極高,是先進封裝技術不可或缺的一環。

3. 柔性電路板軟硬結合板的加工 FPC及其與PCB結合的軟硬結合板,因其可彎曲的特性,無法承受傳統的機械沖壓。激光剝蝕成為其外形輪廓切割、開窗開口以及覆蓋膜開路的唯一高效方法。通過調整激光參數,可以一次性完成多層柔性材料的精密切割,且邊緣整齊無毛刺,無應力損傷。同時,激光也可用于精細修整FPC上的焊盤,去除多余的覆蓋膜,精度遠超機械刀具。

4. 阻焊開窗與選擇性表面處理 在阻焊工序后,對于某些特定區域(如高壓元器件的散熱區、金手指連接區),需要將阻焊層去除。激光剝蝕可以精準地燒掉指定區域的阻焊油墨,露出下方的焊盤或銅面,窗口邊緣清晰陡直,位置精度極高。同樣,在需要進行選擇性沉金、沉錫等表面處理前,也可用激光去除特定區域的涂覆層,實現精細化處理。

5. 原型打樣與缺陷修復 對于PCB研發階段的快速打樣,激光剝蝕無需制版,可直接根據CAD數據加工,極大縮短了樣品制作周期。此外,在生產中發現的線路短路、導線過寬等缺陷,可以用激光進行微米級修調,精確切除多余的銅,挽救昂貴的多層板,降低報廢成本。


三、激光剝蝕工藝的優勢、挑戰與應對策略

核心優勢總結:  極致精度: 輕松實現微米級加工,滿足HDI和封裝技術要求。  流程簡化: 激光直寫等技術減少了傳統工序,提高了生產效率與靈活性。  材料適應性廣: 無論是硬板、軟板還是特殊陶瓷基板,激光都能有效加工。  提升良率與可靠性: 非接觸加工減少損傷,光滑的孔壁和線路邊緣有利于信號傳輸和長期可靠性。  綠色制造: 大幅減少化學廢液排放,環境友好。


激光剝蝕工藝已經不再是PCB制造中一個可選的輔助手段,而是邁向高端制造的必由之路。它以其無與倫比的精度、靈活性和環保優勢,正在深刻重塑PCB行業的制造格局。從智能手機的主板到自動駕駛的雷達系統,從可穿戴設備的柔性電路到高性能計算服務器的載板,背后都有激光剝蝕技術的默默貢獻。了解更多詳情歡迎聯系IPCB愛彼電路技術團隊
