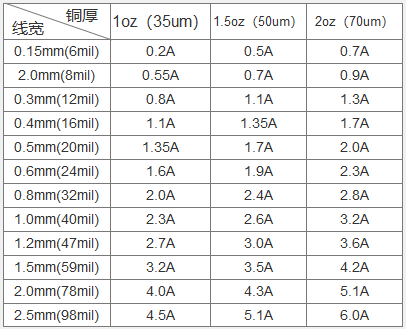

用銅皮作導線通過大電流時銅箔寬度的載流量應參考表中的數值降額50%去選擇考。“由于敷銅板銅箔厚度有限,在需要流過較大電流的條狀銅箔中,應考慮銅箔的載流量問題. 仍以典型的0.03mm 厚度的為例,如果將銅箔作為寬為W(mm),長度為L(mm)的條狀導線, 其電阻為0.0005*L/W 歐姆. 另外,銅箔的載流量還與印刷電路板上安裝的元件種類,數量以及散熱條件有關. 在考慮到安全的情況下, 一般可按經驗公式0.15*W(A)來計算銅箔的載流量。

一般PCB板的銅箔厚度為35um（1oz），線路寬度為1mm時，那末線路的橫切面的面積為0.035平方毫米，通常取電流密度30A/平方毫米，所以，每毫米線寬可以流過1A電流。

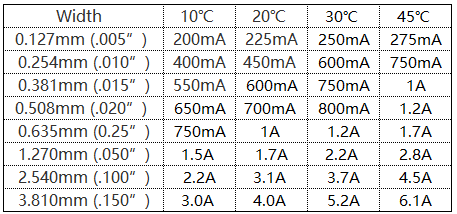

條件允許的話越寬越好越寬越好，試下來一般參數只保證安全性，太細地線噪聲會很大。電流和銅箔厚度、溫度、線寬有關，以 1 Oz 銅厚為案例：
