在如今講究安全和便捷的生活條件下，有不少新型的產品相應的生產出來，今天我們主要來講一講HDI電路板以及HDI電路板打樣工藝。

HDI是高密度互連的縮寫，同時它也是印刷電路板的一種技術，它主要是根據微盲埋孔的一種線路去分布密度比較高的電路板。HDI專門為小容量的用戶設計，因為它是以緊湊型產品為主，采用模塊化可并聯設計，在絕大多數的情況下它采用各項專利技術和數字信號處理技術，擁有較強的短時過載能力和在全球范圍內能適應負載能力。

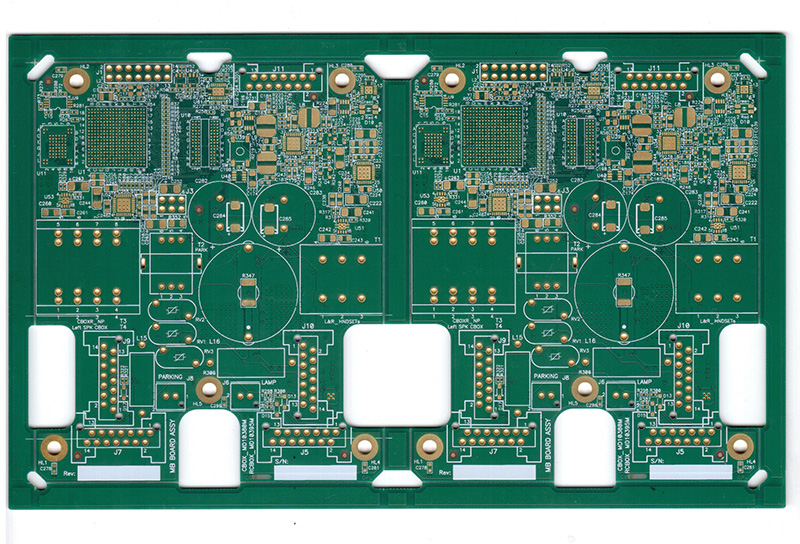

HDI電路板的應用面在近幾年逐漸擴張。它一般采用積層法來制造，當積層的次數越多，則說明板件的技術越先進，檔次也就依次提高。普通的HDI電路板基本上是單次的，而高階HDI電路板則采用2次或更多的技術，同時技術人員還會采用疊孔、激光直接打孔等其他先進技術。高階HDI板主要應用于電子設備例如手機、高級數碼攝像機等。

它具有諸多優勢，例如在改善產品性能上HDI電路板能呈現比較低的計生電氣雜訊，不但如此它還能使連接孔和線路分支的結構處于最小化，擁有穩定的電壓通路，與其他產品相比較更接近電容量的分布，甚至在特定環境下，可以起到阻絕放射作用。

但是HDI電路板還面臨著新的挑戰，即打樣技術。由于現在對它的運用技術缺少專業人才，對于這一行業上有經驗的相關知識還不夠完善，因此無法在項目設計的開始便預估其堆疊狀況、價位、鉆孔數量等問題，同時后期的組裝方面也存在一定的挑戰，如何合理的選用結構是關系到HDI電路板性能和成本之間的關鍵因素。

在HDI電路板打樣過程中，對于材料的選取也要全面考慮。在多數情況下，HDI電路板打樣的組成原料一般是樹脂類，有些也會選用改良版的亞克力樹脂，主要是取決于它的主要應用場所和環境來決定。

今天這篇文章到這里就結束了，希望你看完這篇文章后對HDI板打樣的了解有了更深一步。
