一、DIP 封裝的定義與歷史背景
DIP(Dual In-line Package) 是一種經典的集成電路封裝形式,其特點是引腳從封裝體兩側平行引出,可直接插入 PCB 板的通孔中焊接。誕生于 1960 年代,曾是微處理器(如 Intel 8086)、內存芯片和基礎邏輯器件的主流封裝方式。其標準化設計(引腳間距 2.54mm)極大推動了早期電子設備的模塊化生產。
1. 物理結構
? 封裝體通常為黑色環氧樹脂或陶瓷材質,引腳為銅合金鍍錫,數量從 8 腳至 64 腳不等。
? 引腳編號規則:缺口標記為 1 號腳,逆時針順序排列(關鍵防誤插設計)。
1. 工藝優勢
? 手工焊接友好:引腳粗壯且間距大,維修更換便捷。
? 抗機械應力強:通孔焊接使引腳與 PCB 結合牢固,適用于工業震動環境。
? 散熱性能佳:陶瓷 DIP 封裝可承載高功率器件(如軍用級 IC)。

領域 | 代表器件 | 不可替代性原因 |
教育實驗 | 74 系列邏輯門電路 | 易觀察信號、便于插拔測試 |
工業控制 | PLC 模塊的 I/O 驅動芯片 | 抗電磁干擾能力強 |
航空航天 | 高可靠性陶瓷封裝 DIP 存儲器 | 耐極端溫度(-55℃~125℃) |

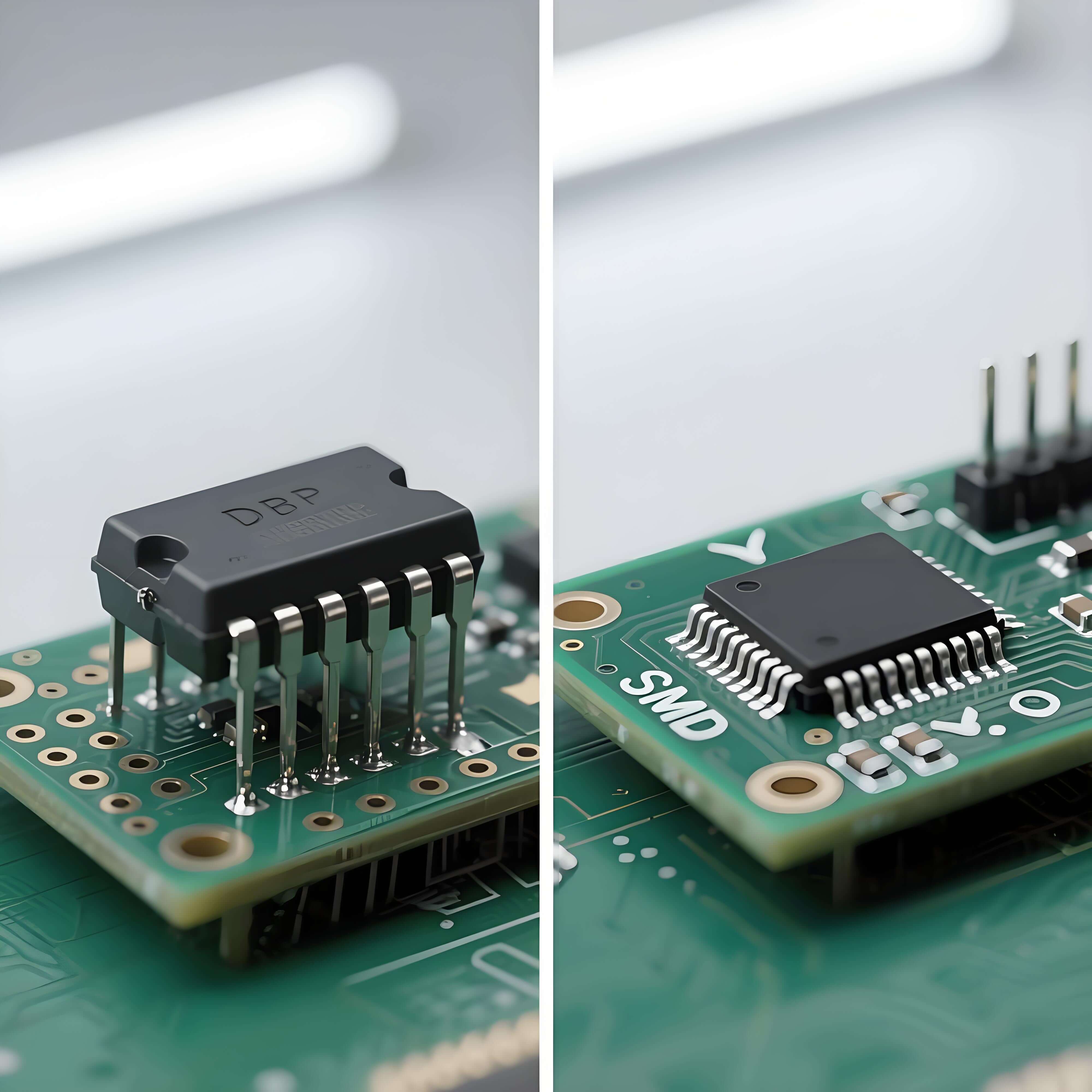

注:盡管表面貼裝技術(SMT)已成主流,DIP 仍在特定領域保持生命力。
? 劣勢分析:
? 體積大,功率密度低 → 不適用智能手機等微型設備。
? 手工焊接效率低 → 批量生產成本高于 SMT 自動化貼裝。
? 優勢堅守:
? 原型驗證靈活性高 → 工程師可快速更換芯片調試。
? 維修兼容性極佳 → 老舊設備維護仍依賴 DIP 庫存。
1. 衍生封裝形式:
? SIP(單列直插封裝):簡化版 DIP,用于低引腳數器件。
? ZIP(鋸齒狀直插封裝):引腳錯位排列以提升密度。
1. 跨界融合創新:
? 現代混合封裝模塊(如車規級傳感器)將 DIP 與 SMT 基板結合,兼顧可靠性與集成度。
DIP 封裝是電子工業史的 “活化石”,其設計哲學仍在影響現代封裝技術。理解其技術本質,有助于工程師在創新與可靠性間找到平衡。如需了解更多歡迎聯系愛彼電路(IPCB)技術團隊
