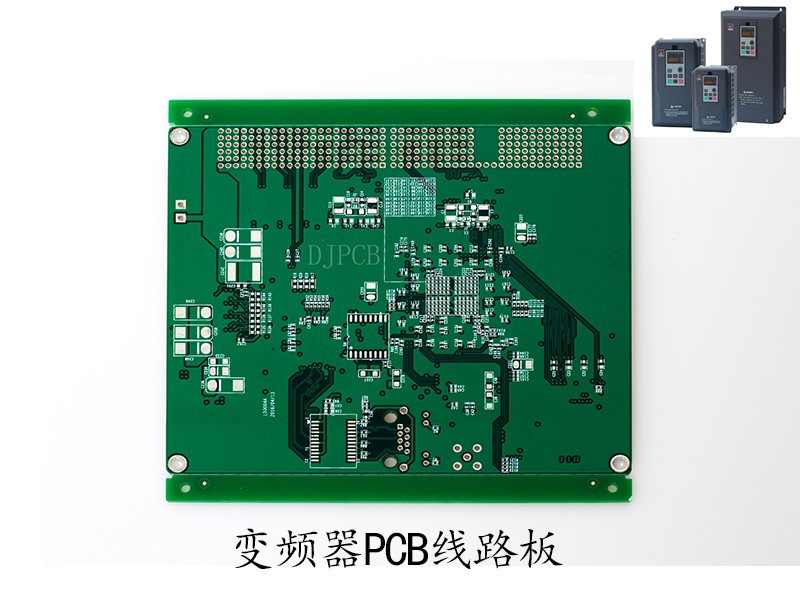

電路板上的每一個曲里拐彎的線路都代表著不同的信號。假如將電路板上的線路預設成直線，就很容易導致信號之間互相干擾，要得我們的電子設施不可以正常辦公。要是我們的手機信號遭受了干擾，那很有可能就是電路板顯露出來了問題，那末這么的一臺手機幾乎就可以宣布廢棄了。專業HDI電路板出產廠家

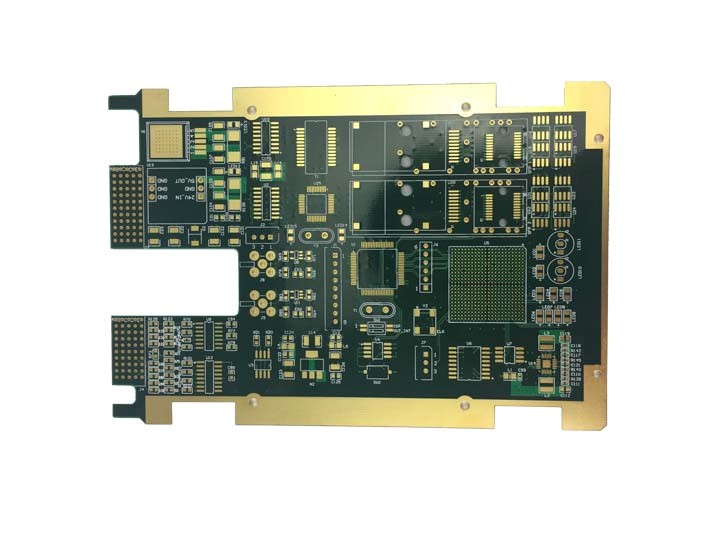

CO_2激光直接鉆孔時，選用化學減銅形式，銅厚扼制在8~9μm范圍內獲得的盲孔孔徑撩動體積最小，且可開始階段的確認CO_2激光直接燒蝕盲孔的激光參變量。
正交嘗試的使用可得出：在燒蝕媒介層時，需先確認媒介層基材品類的，挑選合宜激光能+羭縷，再確認電子脈沖的***數。以資作為微調激光參變量的辦法，可得出鉆取具備令人滿意質量的0.13mm孔徑、厚徑比為1:1的盲孔的激光參變量：在2.2mm的MASK下，HDI電路板出產廠家
第1步認為合適而使用14μs電子脈沖寬度，1次能+羭縷為17mJ的電子脈沖；
第二步在相同的校準值下，改用5μs電子脈沖寬度，7次電子脈沖完成。 盲孔填孔電鍍過程中，填孔的品質受鍍液、盲孔孔徑等好些個因素影響。經過對有關影響因素的實驗剖析，得出：高的銅酸比鍍液、孔眼徑、高噴流速度下獲得的盲孔填孔質量***；填孔電鍍過程觸電流疏密程度對盲孔補充具備非常大影響，綜合思索問題盲孔內里和板面不一樣的銅成長效率，確認中常的電流疏密程度最適應盲孔直流填鍍；獲得0.13mm盲孔填鍍的最佳參變量：硫酸銅和硫酸液體濃度作別為220ml/L和80ml/L；填孔電流為2.0A/dm~2，電鍍時間為85min；噴流速度為280L/min。HDI電路板

pcb單面板品類區分清楚：
94HB單面紙基板，94V0單面紙基板，22F單面半玻纖板，CEM-1單面半玻纖板，CEM-3單面半玻纖板，F(xiàn)R-4單面板玻纖板，單面鋁基板等等。

PCB雙面板工藝流程：
烤板－－開料－－磨板——鉆孔——沉銅——板電——外層腐刻——圖電——絲印——暴光——字符——噴錫（鉛，等按客戶需要）——成型——V割——清洗——電測——終檢——包裝

多層高頻板預設，基于成本節省、增長屈曲強度、電磁干擾扼制等因素，常以混壓板的方式顯露出來，稱為高頻混壓板。高頻混壓材料挑選并施行疊構組合的預設多端，不勝窮舉。而經過開發,實驗試出產了一個6層板，認為合適而使用了高頻材料RO4350B/RO4450B與FR4材料組合混壓。
　　試出產最后結果表明，高頻混壓板疊構預設，基于成本節省、增長屈曲強度、電磁干擾扼制中的一個或多個因素，須認為合適而使用壓合過程中天然樹脂流動性較低的高頻半固化片及媒介外表較為光溜的FR-4基板，在此種事情狀況下，對于產品在壓合過程中粘結性扼制存在較大的風險。專業HDI電路板
　　實驗表明，經過挑選FR-4A材料、板邊球形流膠阻流塊預設、壓合緩壓材料的運用、壓合參變量字控制制等關鍵技術的使用，成功實現了混壓材料間的粘結性令人滿意，線路板經測試靠得住性無異常。

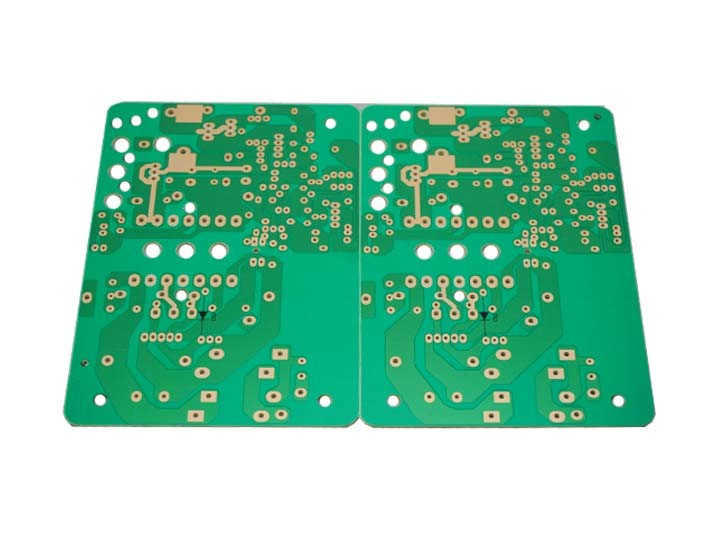

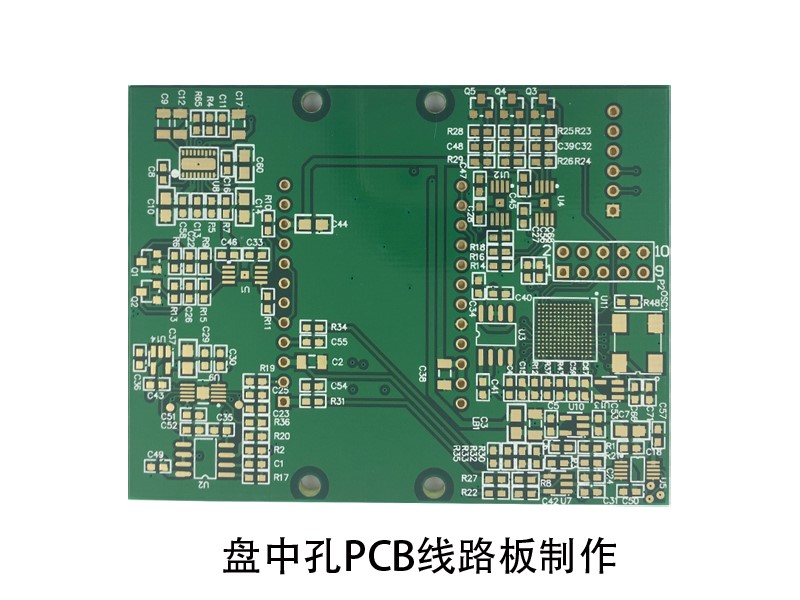

盲孔板的制造流程有三個不一樣的辦法，如下 ：
Ａ、機械式定深鉆孔 　　
傳統多層板之制程，至壓合后，利用鉆孔機設定Ｚ軸深度的鉆孔，但此法有幾個問題 　
ａ、每每?jī)H能一片鉆產出十分低 　
ｂ、鉆孔機臺面水準度要求嚴明，每個spindle的鉆深設定要完全一樣否則很難扼制每個孔的深度
ｃ、孔內電鍍艱難，特別深度若大于孔徑，那幾乎沒可能做好孔內電鍍.HDI電路板出產廠家　　
上面所說的幾個制程的限止，己使此法漸不被運用。
Ｂ、逐次壓合法（Sequential lamination） 　　
以八層板為例，逐次壓合法可同時制造盲埋孔。首先將四片內層板以普通雙面皮的形式線路及PTH做出（也可有其他組合；六層板+雙面板、上下兩雙面板＋內四層板）再將四片一概壓合成四層板后，再施行全通孔的制造。此法流程長，成本更比其他作法要高，因?yàn)檫@個并不存在廣泛。
Ｃ、增層法（Build up Process）之非機鉆形式 　　
到現在為止此法最受全世界業界之青眼，并且國內亦來不及多讓，多家大廠都有制作經驗。
