毫米波雷達板作為現代智能感知系統的核心物理載體，其設計與制造水平直接決定了雷達模塊的性能邊界與可靠性。 無論是飛馳的智能汽車精準識別障礙物，還是智慧工廠里機械臂的毫米級動作控制，亦或是安防系統穿透雨霧的凝視，背后都離不開這塊集成了尖端射頻、數字處理與精密制造工藝的電路板。它已從單純的連接部件，躍升為智能感知時代的基石。高頻、高速、高集成度、苛刻的環境適應性，共同構成了其獨特的技術標簽。

推動這一切的核心動力，首推汽車電子的爆發式增長。ADAS（高級駕駛輔助系統）和自動駕駛對雷達傳感器的數量與性能需求激增。77GHz甚至79GHz頻段的應用成為主流，這對毫米波雷達板提出了前所未有的挑戰：超低損耗的高頻板材選擇、精密到微米級的線路控制、復雜的多層堆疊結構設計、以及嚴苛的散熱管理。每一環節都關乎雷達的探測精度、分辨率和穩定性。這塊板子，承載著道路安全的重量。

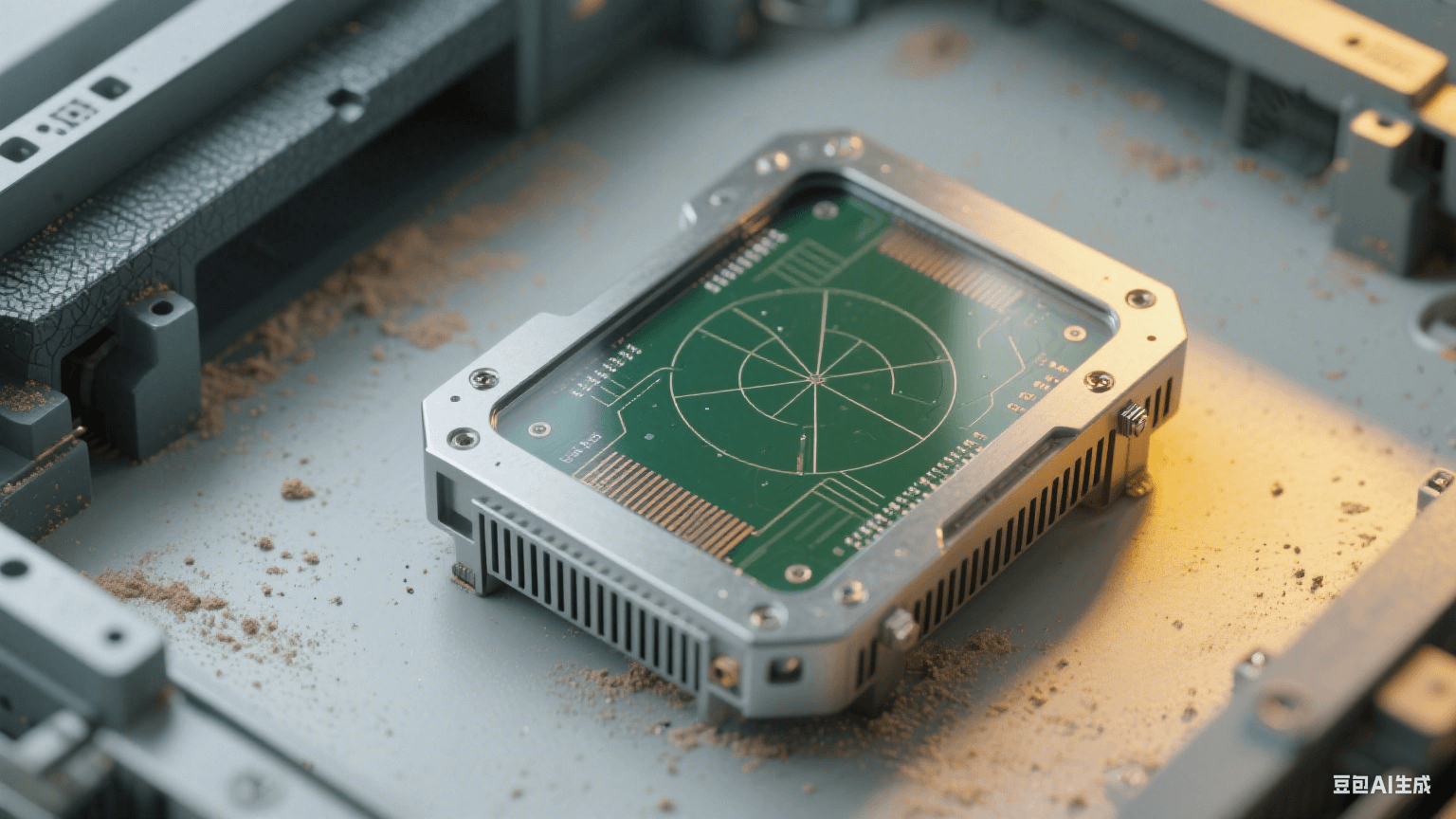

另一個關鍵戰場在工業4.0。智能物流倉儲、協作機器人、精密設備監控，都依賴毫米波雷達的非接觸式精準感知能力。工業環境更復雜，振動、粉塵、溫濕度變化劇烈。這對雷達板的可靠性與魯棒性提出了更高要求。抗干擾設計、寬溫域工作的穩定性、特殊的防護涂層工藝（如三防漆），成為保障工業級毫米波雷達板7x24小時無故障運行的關鍵。制造工藝的極限被不斷挑戰。

高頻信號在板材中傳輸，損耗是首要敵人。普通FR4材料在此頻段損耗巨大，信號衰減嚴重。必須選用特殊的高頻板材——羅杰斯（Rogers）的RO3003、RO4350B，泰康尼克（Taconic）的RF-35、TLY系列等成為主流。它們的介電常數（Dk）穩定，損耗因子（Df）極低，是承載毫米波信號高速奔跑的“專用跑道”。材料選錯，性能折半。絕非虛言。

毫米波波長極短（77GHz波長約3.9mm），信號對電路板上的物理結構異常敏感。走線的寬度、間距、拐角弧度、過孔設計，甚至是銅箔的表面粗糙度，都會顯著影響信號的傳輸特性、阻抗匹配和最終輻射效率。設計中大量依賴電磁場仿真軟件（如HFSS, CST），進行精確建模與優化。差之毫厘，謬以千里。精確控制是靈魂。

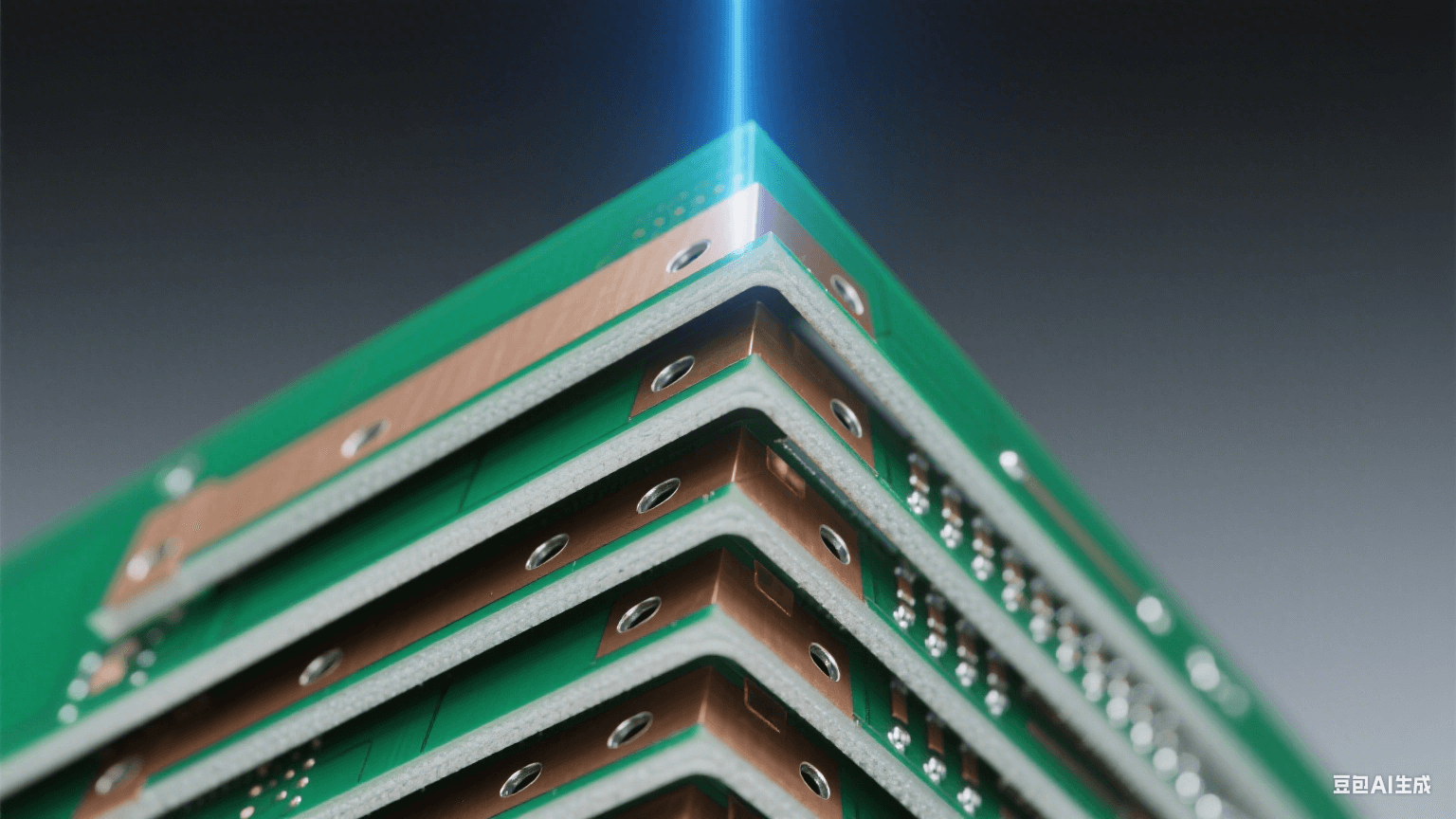

為了在有限空間內集成復雜的收發（T/R）通道、高速數字處理器（如MCU、DSP、FPGA）、電源管理、接口等電路，毫米波雷達板普遍采用8層、10層甚至更多層的高密度互連（HDI）結構。激光鉆孔的微孔（μVia）、埋孔、盲孔技術大量應用。層間對準精度、介質層厚度均勻性、銅厚一致性，每一項都是對PCB制造商工藝能力的嚴苛考驗。記得一次工廠審核，看到激光鉆機在0.1mm的微孔上作業，精準如繡花，令人屏息。

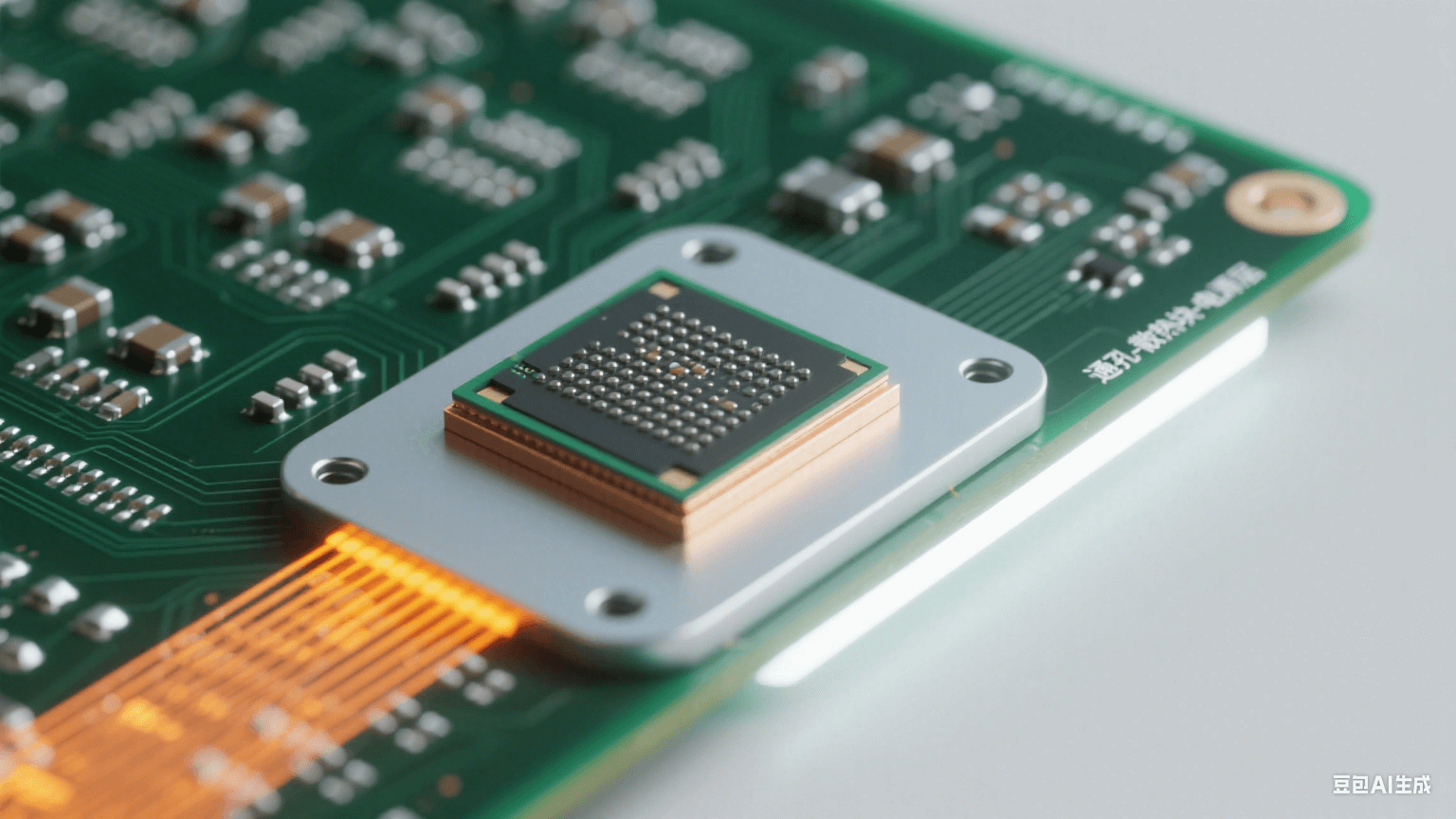

雷達工作時，尤其是多通道大功率芯片集中工作，會產生顯著熱量。熱量累積會導致材料特性漂移（如Dk變化）、元器件性能劣化甚至失效。散熱設計是保障長期可靠性的核心。這涉及多個層面：高熱導率板材的局部應用、優化電源層鋪銅以均熱、在關鍵芯片下方設計密集的散熱通孔陣列（Via-in-Pad）、甚至嵌入金屬散熱塊（Embedded Heatsink）。熱量如同沉默的殺手，必須有效疏導。

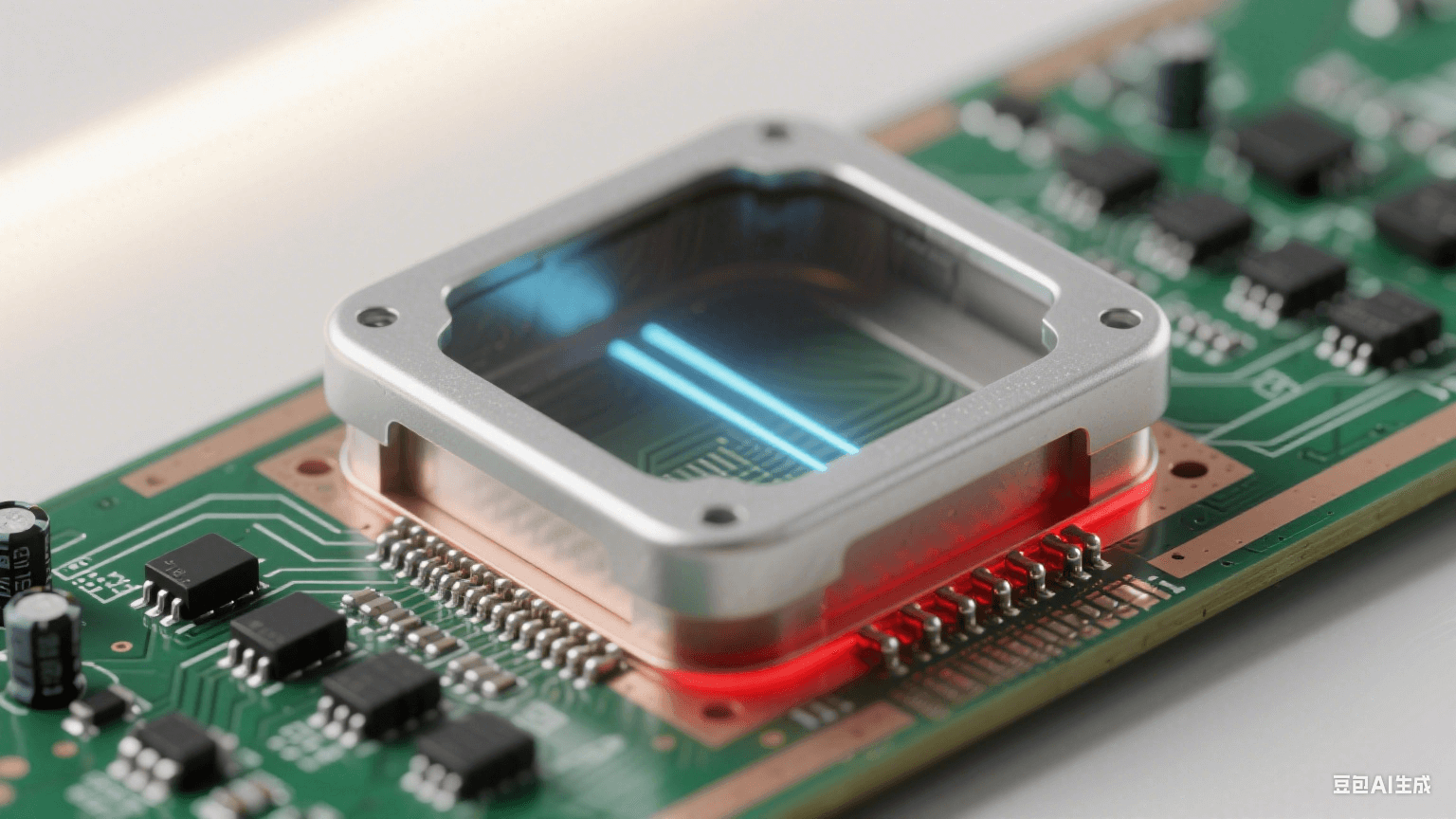

毫米波信號極易受到干擾，包括來自板內數字電路的噪聲、電源的紋波、以及外部環境的電磁干擾（EMI）。這要求毫米波雷達板設計必須貫徹嚴格的電磁兼容（EMC）原則：高頻區域與數字區域的物理隔離、獨立的分割地平面、電源的深度濾波（使用高頻電容和磁珠）、屏蔽罩的設計與接地優化。屏蔽罩的接地不良，曾讓一個項目團隊調試了整整一周才找到干擾源。細節決定成敗。

生產環節，挑戰無處不在。高頻板材比普通FR4更軟、更易分層，對壓制（Lamination）參數控制要求極高。超精細線路的蝕刻需要精準控制側蝕，確保阻抗公差。多層板層壓對準精度必須控制在微米級，否則會影響高頻信號傳輸。表面處理的選擇（如沉金、沉銀、OSP）也需謹慎評估其對高頻性能的影響。回流焊的溫升曲線？必須一絲不茍。溫差致命。必須消除。

測試是最終的門檻。除了常規的電性能測試（連通性、絕緣性），毫米波雷達板需要昂貴的專用高頻測試設備（如矢量網絡分析儀VNA）進行關鍵網絡（如天線饋線、濾波器）的S參數（散射參數）測量，驗證其實際高頻性能是否達標。測試治具的設計與校準本身也是一門高深學問。一套校準失誤的數據，可能誤導整個設計方向。

未來趨勢清晰可見。更高頻率（120GHz+）探索更精細的分辨力；封裝天線（AiP）技術將天線陣列直接集成到芯片封裝內或其上的雷達板中，實現更小體積、更低損耗；板級系統集成（System-on-Board, SoB）進一步融合傳感、處理與通信功能；新材料（如基于液晶聚合物LCP的柔性板）為可穿戴設備和曲面應用鋪路。集成，永無止境。

毫米波雷達板的研發與制造，是電子工程、材料科學和精密制造工藝的深度交響。它靜默地存在于感知設備的核心，卻以精密的物理形態，無聲地拓展著機器感知世界的維度與精度。從圖紙到實物，每一次突破都凝聚著對高頻世界的深刻理解與對制造極限的勇敢挑戰。這塊看似普通的電路板，實則是連接現實世界與數字智能的關鍵節點。毫米波雷達板的進化之路，正是智能感知能力不斷攀向新高峰的縮影。它的精密與可靠，是智能系統感知世界的基石。了解更多詳情歡迎聯系IPCB(愛彼電路)技術團隊
