當電子設備開始 “瘦身健身”，HDI 技術就是那個私教

在這個 “萬物皆可迷你” 的時代，手機薄如蟬翼、汽車能自動駕駛、耳機小到看不見 —— 你以為這是魔法？其實是高密度互連 HDI 技術在背后當 “健身教練”！ 這項讓電子設備既能 “瘦身” 又能 “增肌” 的神奇工藝，正用它的 “精密魔法” 重塑整個電子世界。高密度互連 HDI 技術就像電子設備的 “神經網絡”，用超細線路和微孔連接，讓芯片、元件們能快速 “對話”，同時把電路板塞進更小的空間里。

一、HDI 的 “三板斧”：把電路板玩出 “微雕藝術”

HDI 能成為電子制造界的 “頂流”，全靠這三大 “殺手锏”，每一招都在挑戰物理極限：

1. 線寬線距：比頭發絲還細的 “電路高速公路”

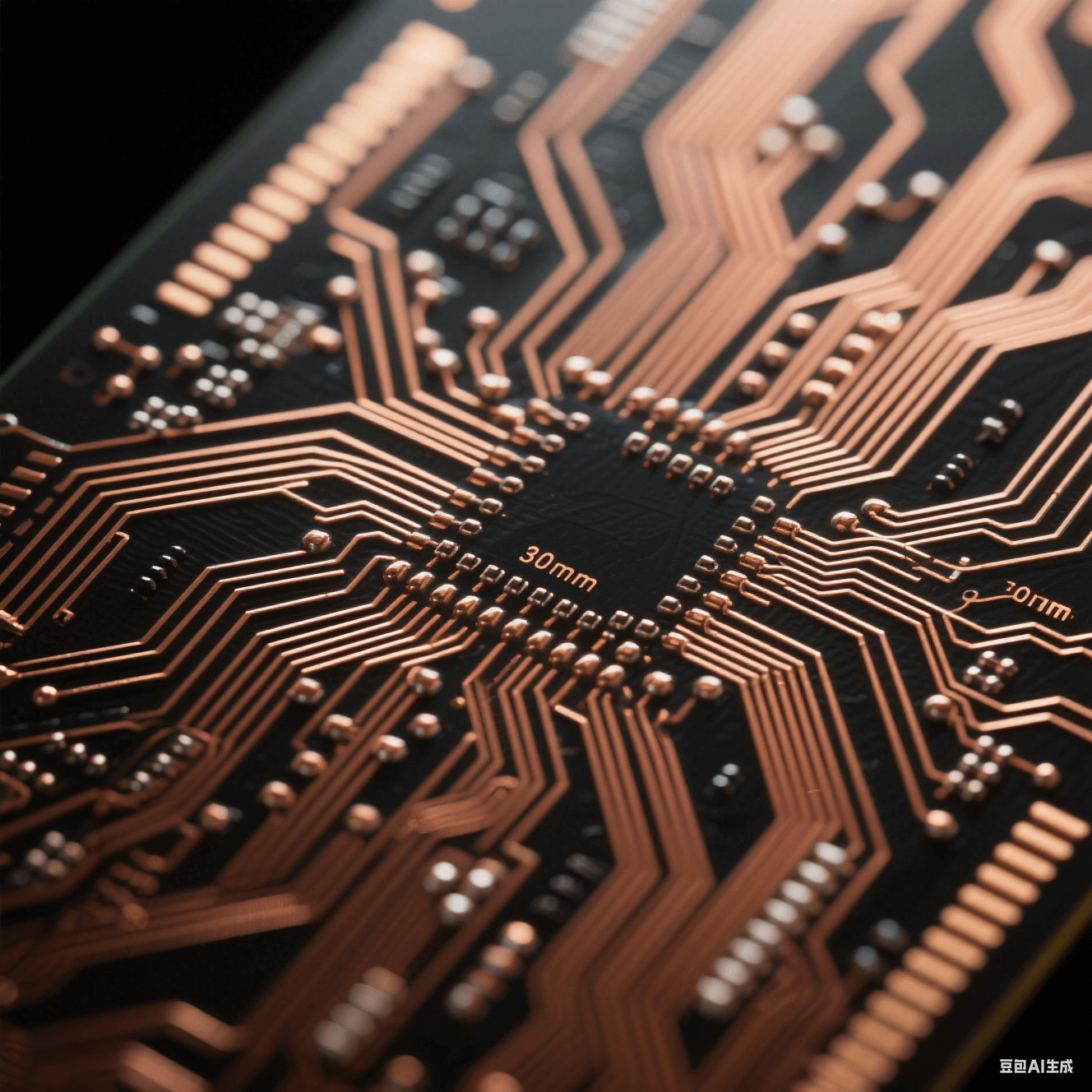

傳統 PCB 的線路寬度像鄉間小路（100μm 以上），而 HDI 直接建成 “八車道高速公路”——50μm 甚至 30μm 以下的線寬線距，相當于在指甲蓋上畫出籃球場的線條。這樣一來，同樣大小的電路板能塞進更多電路，就像小公寓里隔出了多個功能間。

2. 激光微孔：電路板的 “穿越門”

HDI 最酷的發明是這些直徑 50-100μm 的 “穿越門”——激光微孔。想象一下，傳統 PCB 的通孔像從一樓打通到頂樓的電梯，而 HDI 的微盲孔和微埋孔就像各樓層之間的 “秘密通道”，只連接需要的樓層（電路層）。用 CO?或 UV 激光 “鉆孔”，比繡花針還精準，讓信號傳輸少走彎路，速度直接拉滿！

3. 層間互連：電路板的 “疊疊樂” 神功

HDI玩的不是簡單的 “疊羅漢”，而是任意層互連（ELIC） 的 “疊疊樂” 高級玩法。普通 PCB 層間連接像排隊買票，HDI 則是 “VIP 直達通道”，任何兩層都能直接 “勾肩搭背”，布線自由度直接拉滿，高端處理器和 AI 加速卡都靠這招 “開掛”。

二、HDI 制造工藝：一場精密到 “變態” 的魔術表演

HDI的誕生過程堪比精密魔術，每一步都讓人驚嘆：

1. 核心層 “打地基”：先做一個帶埋孔的內層核心板，相當于蓋樓的地基，穩不穩全看它。

2. 積層 “疊漢堡”：交替鋪上絕緣介質層（像芝士片）和極薄銅箔（比紙還薄），層層疊加，這手藝比漢堡大師還厲害。

3. 激光 “戳洞洞”：用激光在介質層上精準鉆孔，能量、焦距控制得比狙擊手還準，孔形不好看就算失敗，堪稱 “電路板美容”。

4. 孔金屬化 “填坑”：給小孔內壁鍍銅 “填坑”，先進的填孔技術能讓孔里完全塞滿銅，像用水泥填坑一樣扎實，信號傳輸更穩。

5. 線路 “畫細線”：用直接激光成像（DLI）技術畫線路，比傳統方法更精準，30μm 的線寬相當于在 A4 紙上用針畫線，不服不行！

6. 表面 “做美甲”：給焊盤做表面處理，就像給電路板 “涂指甲油”，保證可焊性和抗氧化性，顏值與實力并存。

三、HDI 階數：從 “青銅” 到 “王者” 的晉級之路

HDI 板的 “段位” 用 “階數” 劃分，越高階越厲害：

? I 階 HDI（青銅）：1 次積層，適合入門級高密度需求；

? II 階 HDI（白銀）：2 次積層，激光孔能疊放或交錯，性能更上一層樓；

? III 階及以上（黃金）：3 次以上積層，高端應用必備；

? 任意層互連 ELIC（王者）：所有層都能直接互連，AI 服務器、頂級芯片的 “專屬皮膚”，布線自由度 MAX！

四、HDI 的 “超能力”：讓電子設備又小又強

HDI 就像電子設備的 “超級英雄”，自帶多種超能力：

1. 空間壓縮術：把大象塞進冰箱不是夢

智能手機能做到 7mm 超薄，TWS 耳機小到能塞進耳朵，全靠 HDI 把電路板 “壓縮” 到極致，同樣功能的電路板，面積能縮小一半以上，堪稱 “空間管理大師”。

2. 信號閃電俠：比 5G 還快的 “快遞員”

縮短的信號路徑讓傳輸延遲降低，高頻性能提升，就像給信號裝了 “渦輪增壓”，DDR5、PCIe 6.0 這些高速接口都得靠 HDI “撐場面”。

3. 可靠性王者：比鋼鐵還耐造

填銅微孔和精密層壓工藝讓 HDI 板更抗熱、抗?jié)瘛⒖拐瘢囋?- 40℃到 150℃的環境里跑 10 年不出問題，HDI 功不可沒，堪稱 “電子設備的防彈衣”。

五、HDI 的 “朋友圈”：從手機到汽車，無處不在

HDI 技術的 “社交圈” 非常廣，各行各業都有它的身影：

? 手機 / 耳機： 主板、攝像頭模組，讓手機拍照更清晰，運行更流暢；

? 汽車電子： ADAS 域控制器、激光雷達，助力自動駕駛，堪稱 “汽車的大腦神經”；

? 5G 通信： 基站射頻模塊、手機天線，讓 5G 信號又快又穩；

? AI 服務器： 處理海量數據，HDI 就是它的 “高速交通網”；

? 醫療設備： 便攜式監護儀、內窺鏡，小體積大功能，HDI 是幕后功臣。

六、HDI 的 “成長煩惱”：技術雖強，挑戰不少

就算是 “超級英雄”，HDI 也有自己的煩惱：

1. 成本 “肉疼”：高端工藝的代價

激光鉆機、精密壓合設備都很貴，材料也不便宜，高階 HDI 板的成本可能是傳統 PCB 的幾倍，堪稱 “電路板中的奢侈品”。

2. 設計 “燒腦”：需要頂級 “建筑師”

高密度布線、信號仿真、層疊設計都需要專業人才和高端 EDA 工具，設計容錯率極低，一個小失誤可能導致整板報廢，堪稱 “電子工程師的噩夢”。

3. 制造 “摳細節”：差之毫厘謬以千里

超細線路蝕刻、微孔填銅稍有偏差就會出問題，良率提升全靠 “摳細節”，生產過程就像 “走鋼絲”，需要極致的工藝控制。

七、未來展望：HDI 的 “進化之路”

HDI 技術不會停下腳步，未來將向這些方向進化：

? 更細、更高階： 線寬線距挑戰 20μm，ELIC 技術普及；

? 材料 “黑科技”： 更低損耗、更高耐熱的材料登場，助力 6G 和量子計算；

? 工藝 “智能化”： AI 預測缺陷、優化工藝，讓 HDI 制造更高效；

? 與封裝 “組 CP”： 和扇出型封裝、3D IC 集成 “手拉手”，推動系統級小型化。

從巴掌大的手機到龐然大物般的服務器，高密度互連 HDI 技術就像一位低調的 “幕后大佬”，用精密的工藝和創新的設計，推動著電子設備不斷進化。
