【半導體測試板廠家】用于半導體測試的Pickering開關
2021-01-21
瀏覽次數：3431
分享到：

對于集成電路制造商來說，隨著設計規模不斷演變，幾何形狀不斷縮小以及新材料的使用，晶圓級可靠性測試變得比過去更加重要。如果晶片有缺陷或封裝的設備發生故障，這將推動可靠性測試和建模在生產過程中進一步上游化，以減少時間、生產能力、金錢和材料損失。在面對要在測試較高I/O數量的情況下節省成本的難題時，很多可靠性工程師會發現他們無法采用傳統的開關解決方案來解決這個問題，而是傾向于選擇模塊化的靈活的解決方案通過擴展來滿足他們的需求。

Pickering的 模塊化PXI和LXI開關解決方案 被用于各種級別的半導體測試中，包括封裝級和晶圓級測試，開路和短路，電容，瞬態電荷捕獲的I/V測試和SCPT（單電荷脈沖陷阱）。

我們用于半導體測試的開關解決方案具有以下特點：

查閱我們最近的成功案例：
采用Pickering的高密度LXI矩陣模塊進行半導體封裝的開路和短路測試 >>

下方列出了我們的半導體測試模塊化開關解決方案的一些示例

產品
特點

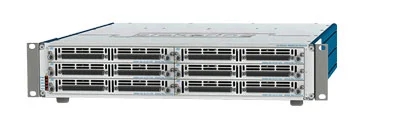

高密度LXI舌簧繼電器矩陣
（65-221系列）

                    高密度LXI舌簧繼電器矩陣



  • 模塊化矩陣設計，具有4條Y軸連接

  • 用戶可通過插入額外的卡自行配置X軸的尺寸，最多允許6144個節點

  • 十二或六條模擬總線

  • 采用最高品質的釕合金舌簧繼電器實現在低平或高開關速度下最高的穩定性

  • 內置帶有觸發功能的掃描列表序列存儲

  • 可被我們的診斷檢測工具所支持：

    • BIRST™ —— 內置繼電器自診斷

    • eBIRST™ 開關系統檢測工具

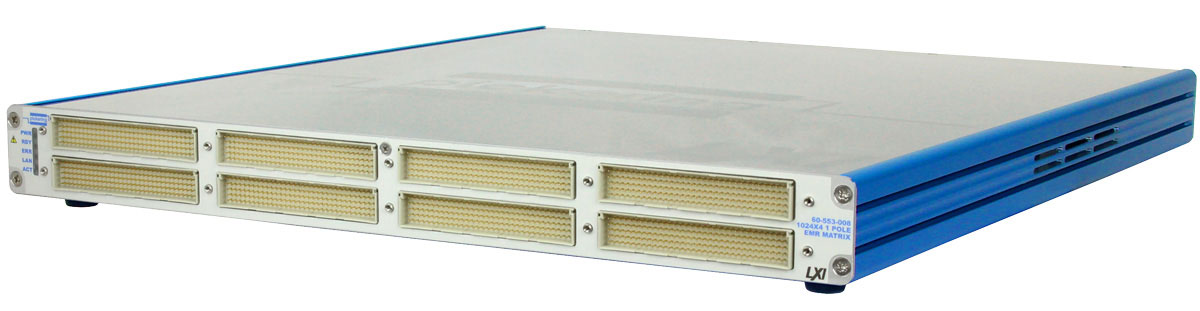

高密度單刀LXI矩陣模塊
（60-553系列）

                    高密度單刀LXI矩陣模塊

  • 單刀高密度矩陣，最多可具有4096個節點

  • 兩條模擬總線

  • 矩陣尺寸從256×4到1024×4

  • 可同時閉合的節點數量最多1027個

  • 開關電壓最高150VDC/100VAC，功率最大60W

  • 開關電流最大2A

  • 可被我們的診斷檢測工具所支持

    • BIRST™ —— 內置繼電器自診斷

    • eBIRST™ 開關系統檢測工具

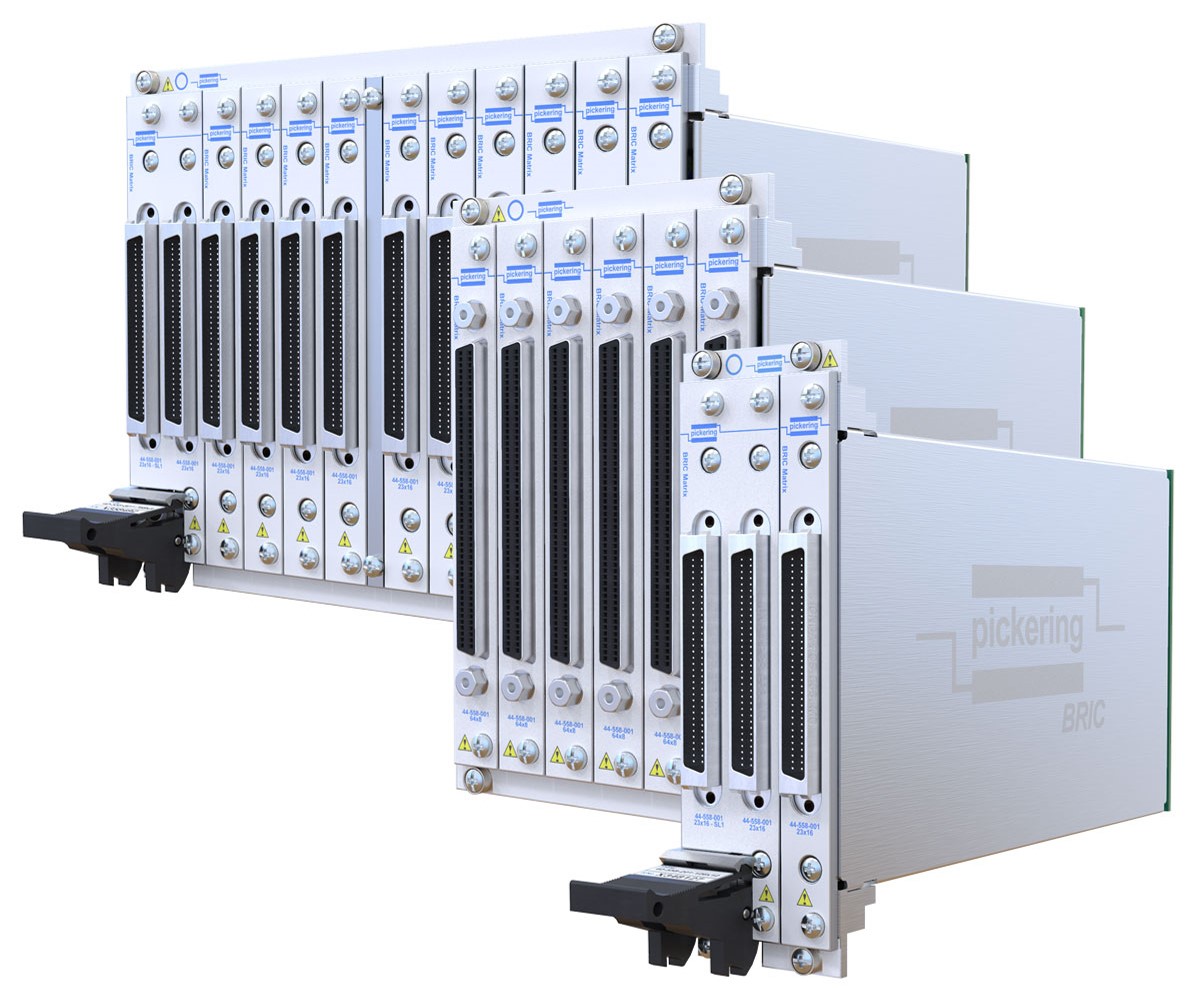

BRIC™超高密度PXI矩陣模塊
（40-558系列）


BRIC™超高密度PXI矩陣模塊

  • 超高密度0.5A矩陣，每個模塊最多具有6,144個節點

    • 集成的PXI模塊帶有內置的高性能屏蔽模擬總線

    • 自動隔離繼電器開關最大程度提高帶寬和矩陣可靠性

    • 采用高可靠性的釕合金舌簧繼電器最大程度提高性能

    • 有幾種模擬總線的規格可供選擇C：6、8、12 和 16 刀帶有雙模擬總線的配置可供選擇

    • 3U PXI模塊具有2、4 和 8-槽三種類型

    • 可被我們的診斷檢測工具所支持:

      • BIRST™ —— 內置繼電器自診斷

      • eBIRST™ 開關系統檢測工具

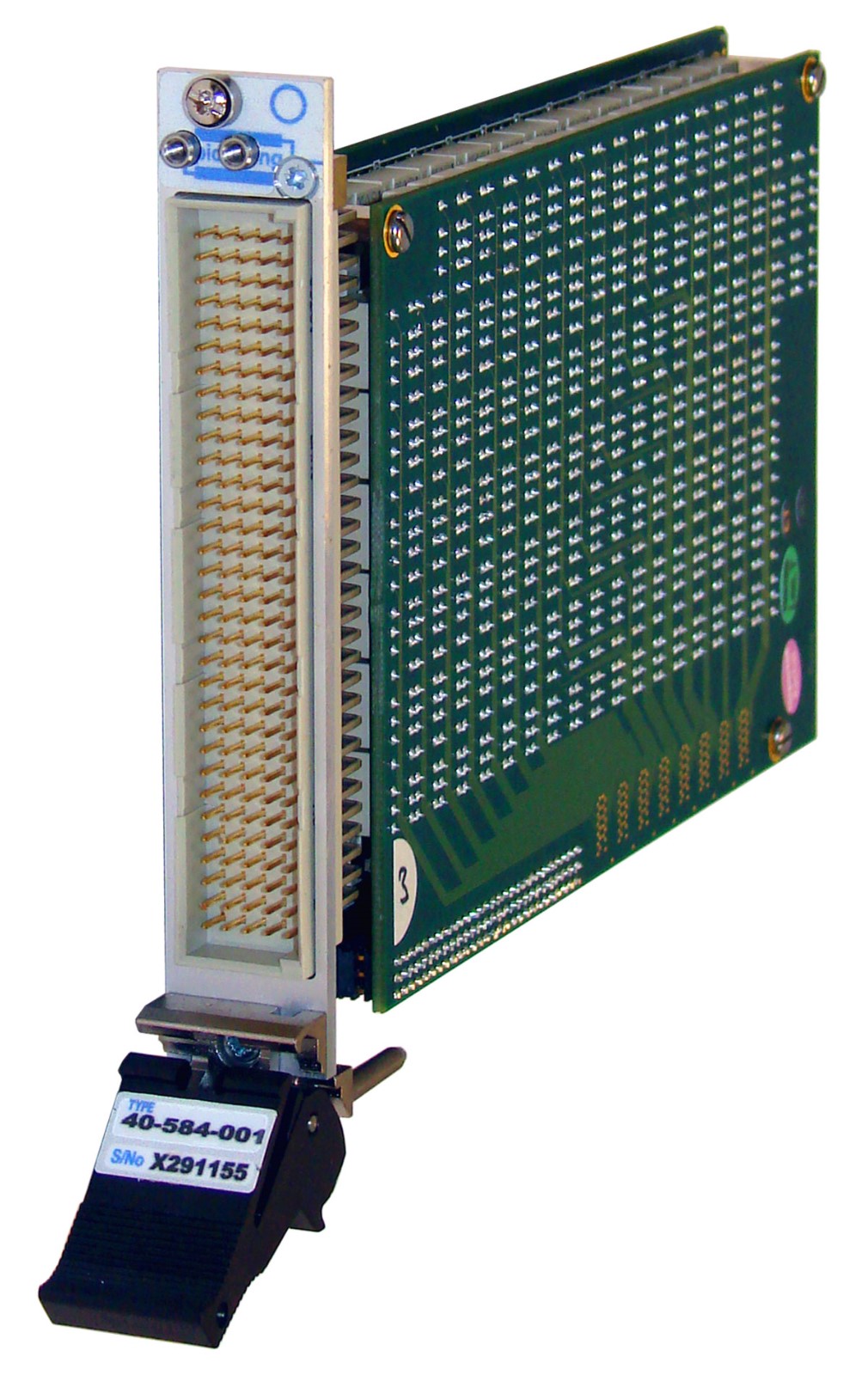

    高密度單槽PXI矩陣模塊
    （model 40-584）

                        高密度單槽PXI矩陣模塊

    • 高密度單槽3U PXI 2A矩陣具有256個節點

    • 128x2、64x4、32x8 和 16x16 幾種尺寸可供選擇

    • 熱切換或冷切換的最大電流為2A

    • 開關電壓最高300VDC/250VAC，功率最大60W

    • 采用鍍金觸點的電磁繼電器

    • 可被我們的診斷測試工具所支持：

      • BIRST™ —— 內置繼電器自診斷

      • eBIRST™ 開關系統檢測工具

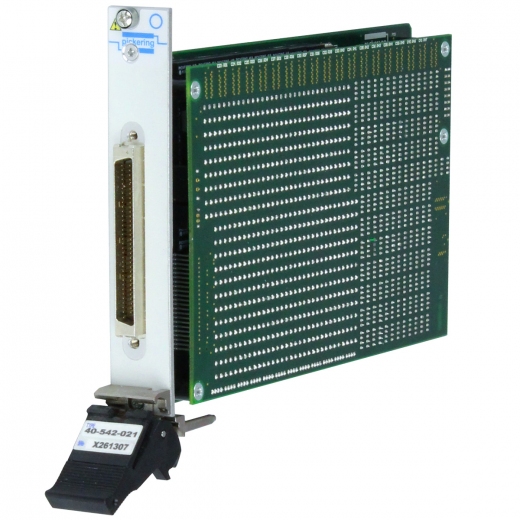

    高密度單槽PXI舌簧繼電器模塊
    （40-54x系列）

                        高密度單槽PXI舌簧繼電器模塊

    • 最高密度的單槽3U PXI舌簧繼電器矩陣模塊，具有528個節點

    • 采用部分填充的配置，最大程度地減少了成本 —— 該系列所有型號都采用這種配置

    • 開關電壓最高150V，電流最大0.5A，功率最大10W

    • 操作速度快，<300ms

    • 可被我們的eBIRST開關系統檢測工具所支持
